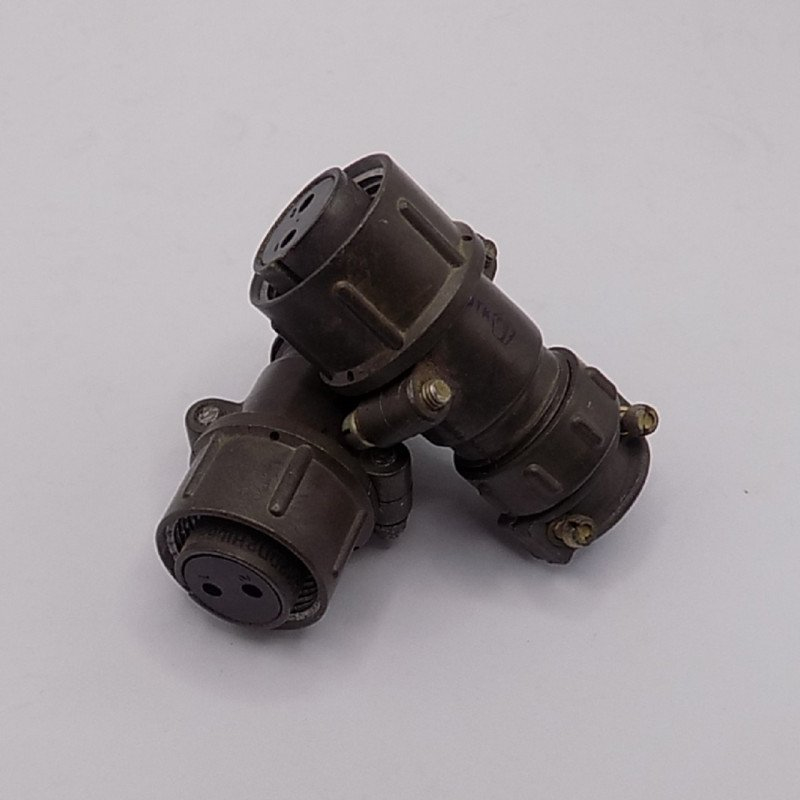

ШР23НГ1-К Элекон «5» — это блочная розетка из серии соединителей ШР производства Элекон, предназначенная для надежного электрического соединения в различных аппаратах. Она относится к негерметичным разъемам климатического исполнения УХЛ и используется во внутренних или защищенных наружных условиях.

Обозначение ШР23НГ1-К расшифровывается так: ШР — тип соединителя, 23 — количество контактов (16 шт. Ø1,5 мм, 2 шт. Ø2,5 мм, 3 шт. Ø3,5 мм, 2 шт. Ø5,5 мм), Н — гайка для неэкранированного кабеля, Г — розетка, 1 — сочетание контактов, К — конструктивное исполнение с прямым патрубком. Покрытие контактов — никель, приемка «5» (ОТК).

Соединитель выдерживает напряжение до 850 В, сопротивление контакта — от 0,75 до 5 мОм в зависимости от диаметра, максимальная токовая нагрузка на контакт — до 100 А (для Ø5,5 мм), общая — 503 А. Он устойчив к вибрации (1–5000 Гц, 30 g), ударам (до 500 g), имеет ресурс 500 сочленений-расчленений и наработку 1000 часов.

Такие розетки применяются в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока (до 3 МГц), включая промышленное оборудование. Срок сохраняемости — не менее 15 лет при температуре от -60 до +60 °C.
