Назначение соединителя

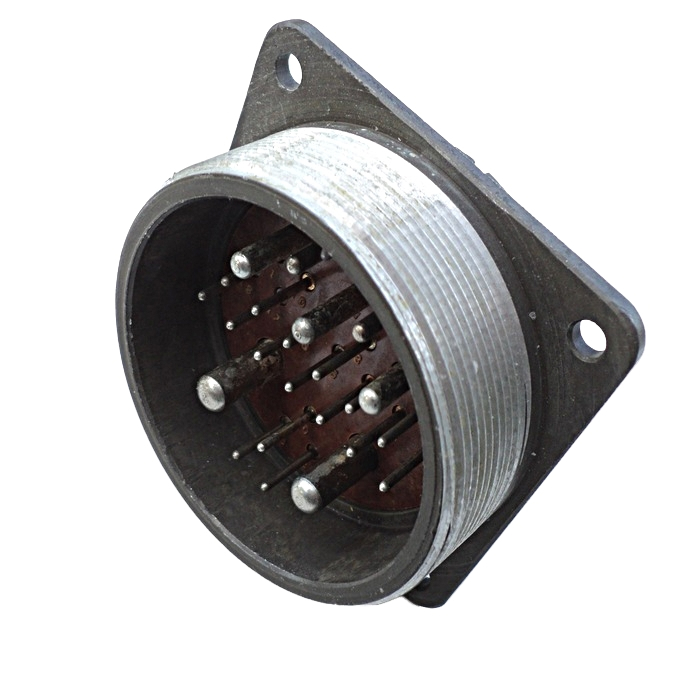

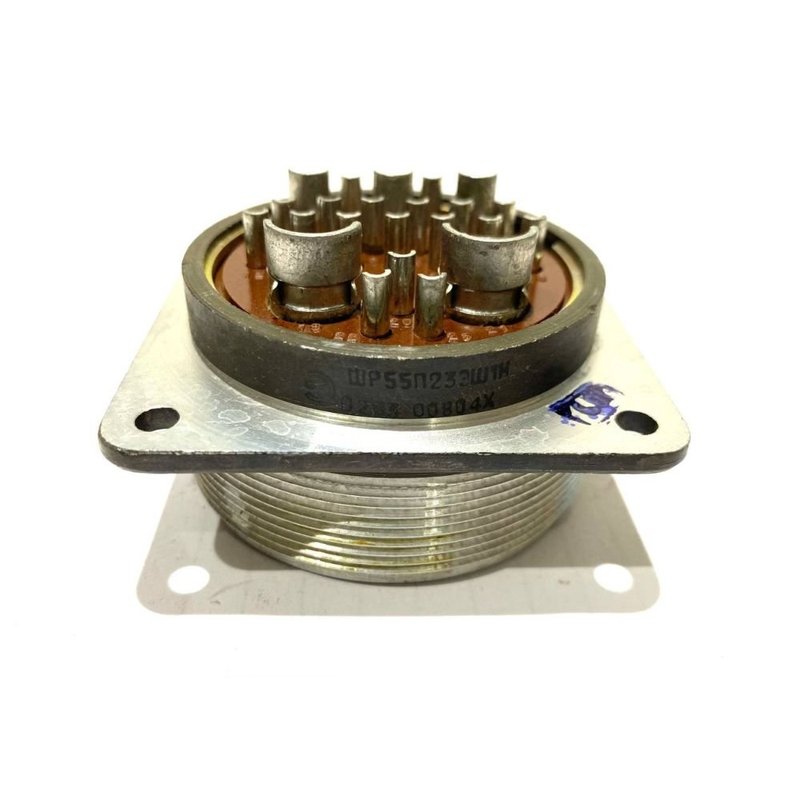

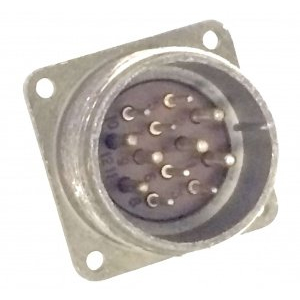

ШРП23ЭШ1 с коннектором «5» относится к серии низкочастотных цилиндрических соединителей ШР. Такие соединители предназначены для надёжного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие представляет собой разъём объёмного монтажа с резьбовым соединением нормальных габаритов.

Конструктивно соединители серии ШР включают вилку и розетку. Они могут быть приборными — без патрубка, с прямым или угловым исполнением — либо кабельными, то есть с патрубком для экранированного кабеля. Исполнение с коннектором «5» указывает на конкретную компоновку контактов, применяемую для экранированных кабелей.

Подтверждённые технические особенности

Соединитель работает с постоянным и переменным током частотой до 3 МГц. Максимальное напряжение составляет 850 В (амплитудное значение). Рабочий ток зависит от диаметра контактов: до 8 А на контактах 1,5 мм и выше на более крупных контактах — до 80 А в некоторых исполнениях.

К нормируемым параметрам серии относятся:

• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — до 500;
• наработка — минимум 1000 часов;
• срок сохраняемости — 15 лет.

Соединитель устойчив к вибрации в диапазоне от 1 до 5000 Гц, к ударам с ускорением до 5000 метров на секунду в квадрате и к линейным нагрузкам. Это подтверждает его пригодность для работы в условиях механических воздействий.

Расшифровка обозначения

Обозначение ШРП23ЭШ1 читается по элементам: ШР — тип соединителя; 55 — размер корпуса; П23 — приборная часть без патрубка с 23 контактами; ЭШ1 — экранированный вариант с коннектором «5». Сочетание контактов, соответствующее коннектору «5», в спецификациях часто обозначается как 1. Таким образом, коннектор «5» указывает на конкретную компоновку контактов для экранированных кабелей.

Применение и условия эксплуатации

Изделие используется в радиоэлектронной и радиотехнической аппаратуре для внутренних и наружных условий. Климатическое исполнение — УХЛ, с защитой от пыли и воды. Резьбовое соединение обеспечивает надёжный контакт и стойкость к вибрационным и ударным нагрузкам, что важно при эксплуатации аппаратуры в подвижных и стационарных установках.

Область применения охватывает электрические цепи с постоянным и переменным током в указанном частотном диапазоне, где требуется экранированное соединение кабеля с приборной частью. Соединитель подходит для объёмного монтажа и рассчитан на длительную работу с сохранением параметров в течение установленного срока сохраняемости.

Приёмка изделия — «5», что отражено в характеристиках товара. Артикул изделия — 11407, категория — ШРП, производитель — Коннектор.
