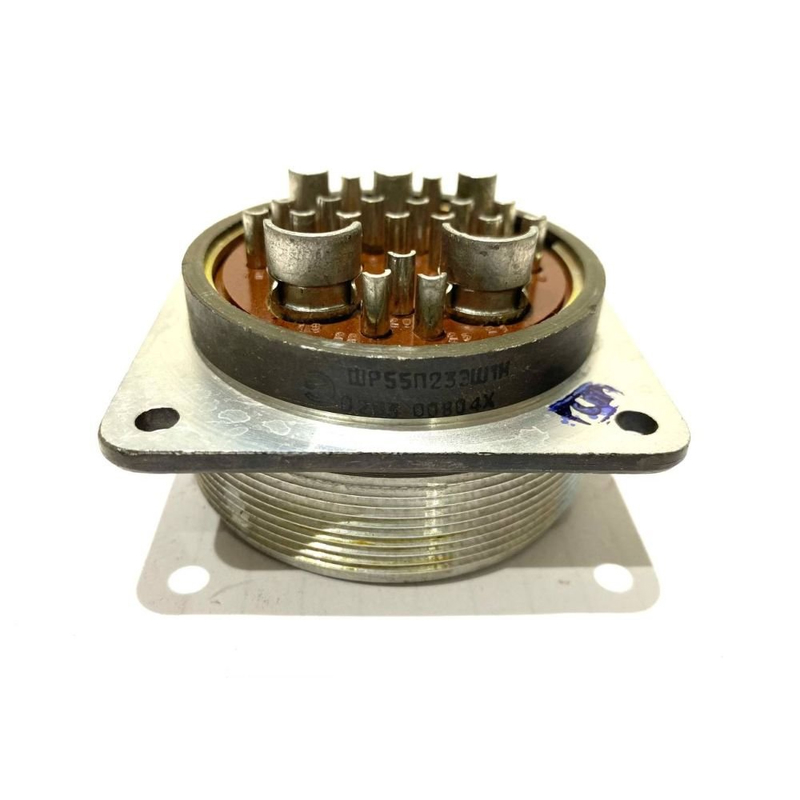

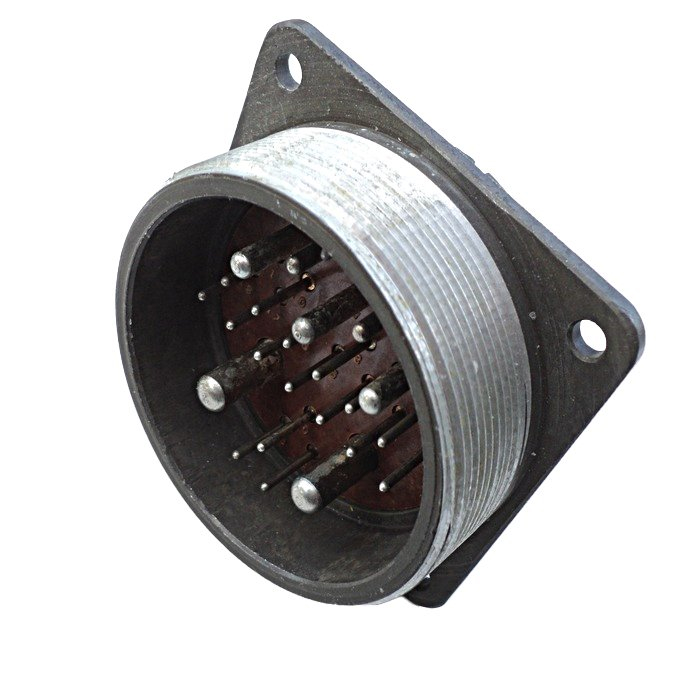

ШРГ55П23ЭШ1 - это приборная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Характеристики :

• Тип соединителя: ШРГ.

• Размер корпуса: 55.

• Исполнение: без патрубка.

• Количество контактов: 23.

• Экранирование кабеля: отсутствует.

• Контакты: вилка.

• Сочетание контактов: 1.

• Монтаж: объемный.

• Фиксация: резьбовая.

• Рабочее напряжение: до 850 В (амплитудное значение).

• Рабочий ток:

  • не более 8 А для контактов диаметром 1,5 мм

  • не более 20 А для контактов диаметром 2,5 мм

  • не более 40 А для контактов диаметром 3,5 мм

  • не более 80 А для контактов диаметром 5,5 мм

• Диаметры контактов: 1,5 мм; 2,5 мм; 3,5 мм; 5,5 мм.

• Покрытие контактов: серебро.

• Сопротивление контактов:

  • 2,5 мОм для контактов диаметром 1,5 мм

  • 1 мОм для контактов диаметром 2,5 мм

  • 0,75 мОм для контактов диаметром 3,5 мм

  • 0,3 мОм для контактов диаметром 5,5 мм

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений: 500.

• Минимальная наработка: 1000 ч.

• Срок сохраняемости: не менее 15 лет.

• Тип корпуса: герметичный.

• Монтаж: пайка.

• Габаритные размеры: не более 68,4?68?68 мм.

• Температура окружающей среды: от -60°С до +60°С.

Соединители ШРГ55П23ЭШ1 применяются внутри и снаружи помещений (при защите от пыли и воды) в климатическом исполнении УХЛ.

Ответной частью для вилки приборной ШР55П23ЭШ1 являются розетки кабельные серий ШР55П23НШ1, ШР55П23НШ1Н, ШР55П23ЭШ1, ШР55П23ЭШ1Н, ШР55У23НШ1, ШР55У23НШ1Н, ШР55У23ЭШ1, ШР55У23ЭШ1Н.
