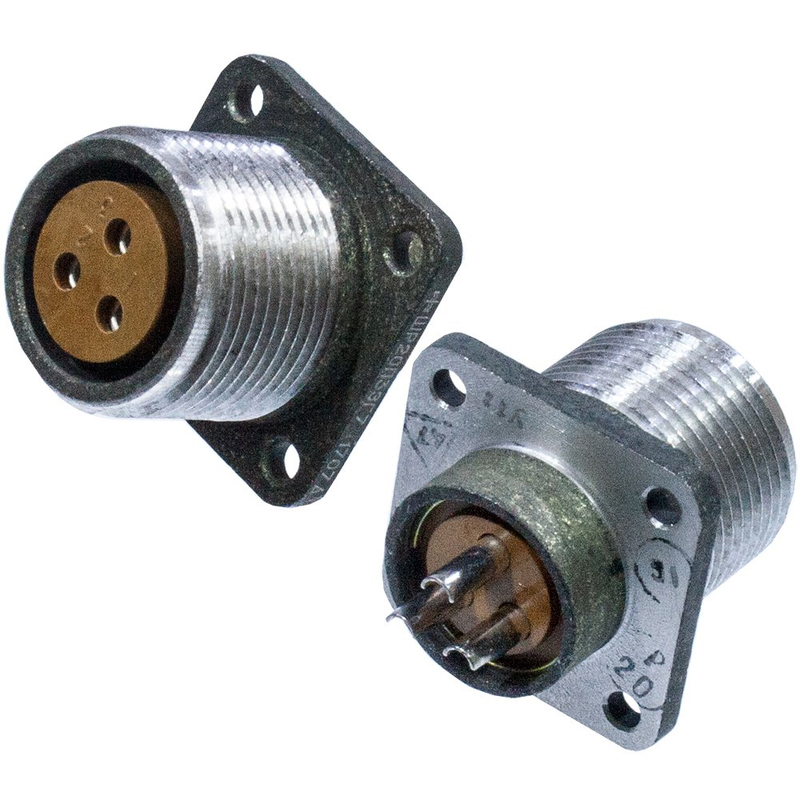

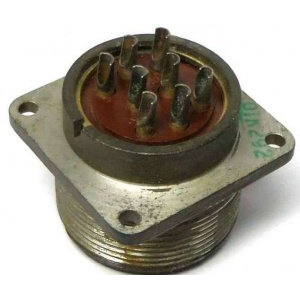

ШР-П3ЭГ3 «5»

Цена:

650 ₽

Технические характеристики

ШР-П3ЭГ3

ШР‑П3ЭГ3 — это обозначение одного из типов низкочастотных цилиндрических разъёмов серии ШР, представляющего собой приборную розетку с резьбовым соединением и 3 силовыми контактами (буква «Г» в конце маркировки).

Назначение и область применения

Предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц.
Используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро‑ и радиоаппаратуре.
Применяется во внутренней установке и на открытом воздухе при условии защиты от пыли и влаги, в климатическом исполнении УХЛ (умеренный и холодный климат).

Основные электрические параметры (по типовой серии ШР П3ЭГ)

Максимальное рабочее напряжение постоянного тока — до 850 В (амплитудное значение).
Рабочий ток для ближайшего типоразмера (например, ШР32П8ЭГ3) — до 25 А; у 3‑контактных исполнений того же ряда порядок токов аналогичный, но точное значение зависит от конкретного корпуса (20, 28, 32 и т.д.).
Сопротивление контакта — порядка 1 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические характеристики

Диапазон рабочих температур окружающего воздуха: от −60 °C до +60 °C; с учётом нагрева контактов — до +110 °C.
Допустима работа при пониженном давлении до 1,3·10⁻⁴ Па (высотные условия).
Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 300 м/с² (около 30 g).
Ускорение механического удара: одноразовое — до 5000 м/с², многократное — до 350 м/с².
Линейная нагрузка — до 2000 м/с².

Надёжность и ресурс

Количество циклов сочленения‑расчленения — не менее 500.
Минимальная наработка — 1000 ч в нормальных режимах; для ряда соединителей ШР указывается гарантийная наработка до 100000 ч в облегчённом режиме.
Срок сохраняемости — не менее 15 лет при соблюдении условий хранения.

Расшифровка обозначения (на примере серии ШР‑20/32‑П3ЭГ)

«ШР» — низкочастотный цилиндрический разъём (негерметичный).
Число (20, 28, 32, 40 и т.п.) — условный размер корпуса; для ШР‑П3ЭГ3 конкретное число обычно указывается в полном обозначении (например, ШР20П3ЭГ3 или ШР32П3ЭГ3).
«П» — приборное исполнение (блочная часть, устанавливается на корпус прибора).
«3» — число контактов.
«Э» — возможность работы с экранированным кабелем.
«Г» — приборная розетка (в отличие от вилки).
Конечная «3» — вариант сочетания контактов и конструктивного исполнения внутри данной серии.

Если под ШР‑П3ЭГ3 у вас в документации указано ещё число перед «П» (например, 20 или 32), можно уточнить его — тогда я смогу более точно сопоставить параметры с конкретным типоразмером той же серии.

Описание

Назначение и общее описание

ШР-П3ЭГ3 «5» (артикул 8814) — низкочастотный цилиндрический разъём серии ШР, представляющий собой приборную розетку с резьбовым соединением и тремя силовыми контактами. Изделие относится к категории ШРП и предназначено для электрического соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Разъём работает в цепях постоянного и переменного тока частотой до примерно 3 МГц. Буквенное обозначение «Г» в маркировке указывает на приборную розетку — блочную часть, которая устанавливается на корпус прибора. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки.

Расшифровка обозначения

Маркировка ШР-П3ЭГ3 «5» читается следующим образом:

«ШР» — низкочастотный цилиндрический негерметичный разъём;
«П» — приборное исполнение, то есть блочная часть для установки на корпус прибора;
«3» — число контактов;
«Э» — возможность работы с экранированным кабелем;
«Г» — приборная розетка (в отличие от вилки);
конечная «3» — вариант сочетания контактов и конструктивного исполнения внутри серии;
«5» — вид приёмки.

В полном обозначении серии перед буквой «П» может указываться условный размер корпуса (например, 20, 28, 32), который определяет габариты и допустимые токовые нагрузки конкретного исполнения.

Основные электрические параметры

Максимальное рабочее напряжение постоянного тока для изделий данной серии достигает 850 В (амплитудное значение). Рабочий ток для ближайшего типоразмера ряда составляет до 25 А; у трёхконтактных исполнений порядок токов аналогичный, однако точное значение зависит от конкретного корпуса.

Сопротивление контакта находится на уровне порядка 1 мОм, что обеспечивает стабильность электрического соединения. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Механические и климатические характеристики

Диапазон рабочих температур окружающего воздуха — от минус 60 °C до плюс 60 °C, с учётом нагрева контактов допускается работа до плюс 110 °C. Разъём сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па, что соответствует высотным условиям эксплуатации.

Изделие устойчиво к синусоидальной вибрации в диапазоне частот 1–5000 Гц с ускорением до 300 м/с². Ускорение механического удара составляет до 5000 м/с² при одноразовом воздействии и до 350 м/с² при многократном. Линейная нагрузка достигает 2000 м/с².

Надёжность и ресурс

Количество циклов сочленения-расчленения — не менее 500. Минимальная наработка составляет 1000 ч в нормальных режимах; для ряда соединителей серии ШР указывается гарантийная наработка до 100 000 ч в облегчённом режиме. Срок сохраняемости — не менее 15 лет при соблюдении условий хранения.

Область применения

Разъём применяется во внутренней установке и на открытом воздухе при условии защиты от пыли и влаги. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Типовое применение — соединение и разъединение проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая работу с экранированным кабелем.
