Назначение

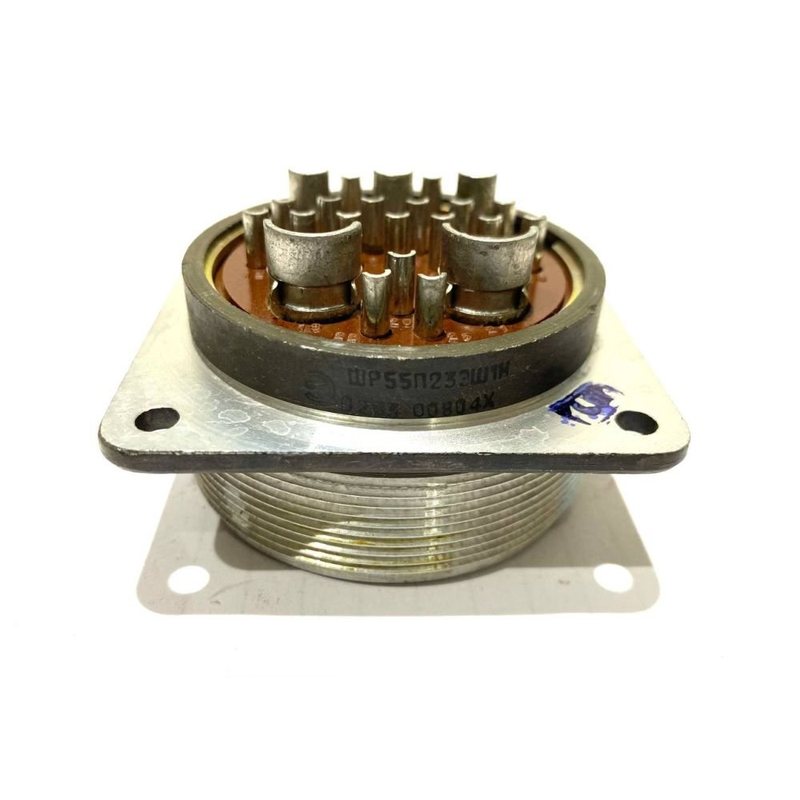

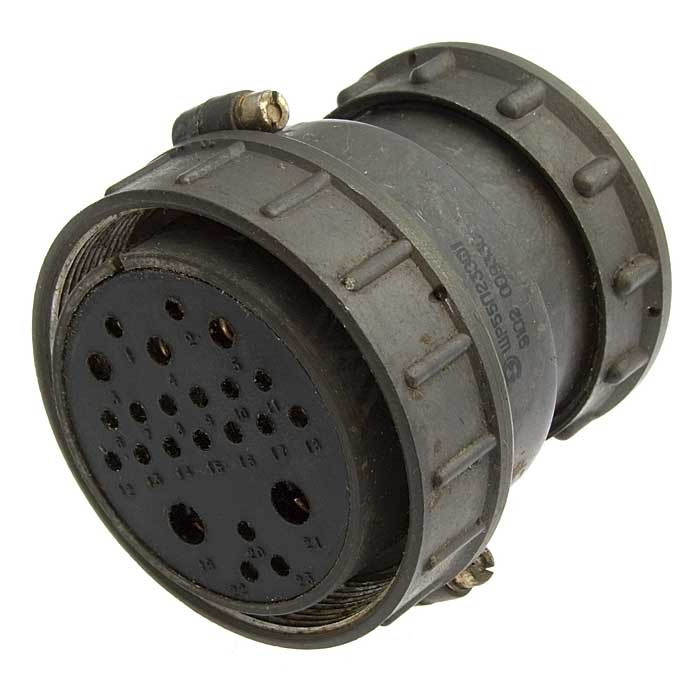

ШР-П23ЭШ1 «5» — кабельная розетка из серии соединителей ШР, предназначенная для надёжного соединения электрических цепей. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединители серии ШР используются как для внутреннего, так и для наружного монтажа в климатическом исполнении УХЛ, с защитой от пыли и влаги при необходимости.

Конструкция и особенности

Разъем состоит из вилки и розетки с резьбовым соединением и одношпоночной поляризацией корпусов, что исключает неправильное сочленение. Условный размер корпуса — 55 мм. Монтаж возможен как с экранированным, так и с неэкранированным кабелем. Буквенные обозначения в маркировке указывают на исполнение: «П» — прямой патрубок, «Э» — для экранированного кабеля, «Ш» — розетка. Покрытие контактов — серебро (или никель в вариантах).

Характеристики контактов

Модель содержит 23 контакта, распределённых по четырём типоразмерам:

• 16 контактов диаметром 1,5 мм — токовая нагрузка до 20 А, сопротивление контакта до 2,5 мОм;
• 2 контакта диаметром 2,5 мм — токовая нагрузка до 35 А;
• 3 контакта диаметром 3,5 мм — токовая нагрузка до 50 А;
• 2 контакта диаметром 5,5 мм — токовая нагрузка до 100 А, сопротивление контакта от 0,3 мОм.

Общая токовая нагрузка соединителя достигает 503 А. Такое сочетание контактов позволяет одновременно коммутировать силовые и сигнальные цепи в одном разъёме.

Надёжность и устойчивость к воздействиям

Соединители серии выдерживают 500 сочленений и расчленений, наработку 1000 часов. Сопротивление изоляции — не менее 5000 МОм. Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g и при ударах с ускорением до 500 g.

Применение

Розетка ШР-П23ЭШ1 «5» применяется в электрических цепях промышленного и специального назначения, где требуется надёжное механическое и электрическое соединение при повышенных токах и в условиях воздействия вибраций и ударных нагрузок. Изделие взаимосочленяемо с сериями ШР, 2РТ-А и 2РТТ, что упрощает замену и комплектацию существующих систем.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных изделиях. Артикул товара — 8813.
