Назначение

ШР-П23ЭГ1 «5» — это приборная розетка из серии герметичных соединителей ШР, предназначенная для надёжного соединения электрических цепей в различных устройствах. Изделие применяется для коммутации проводов, кабелей и блоков, обеспечивая стабильный контакт и защиту от внешних воздействий. Розетка рассчитана на работу с экранированным кабелем, что подтверждается наличием в обозначении гайки патрубка «Э».

Конструктивные особенности и характеристики

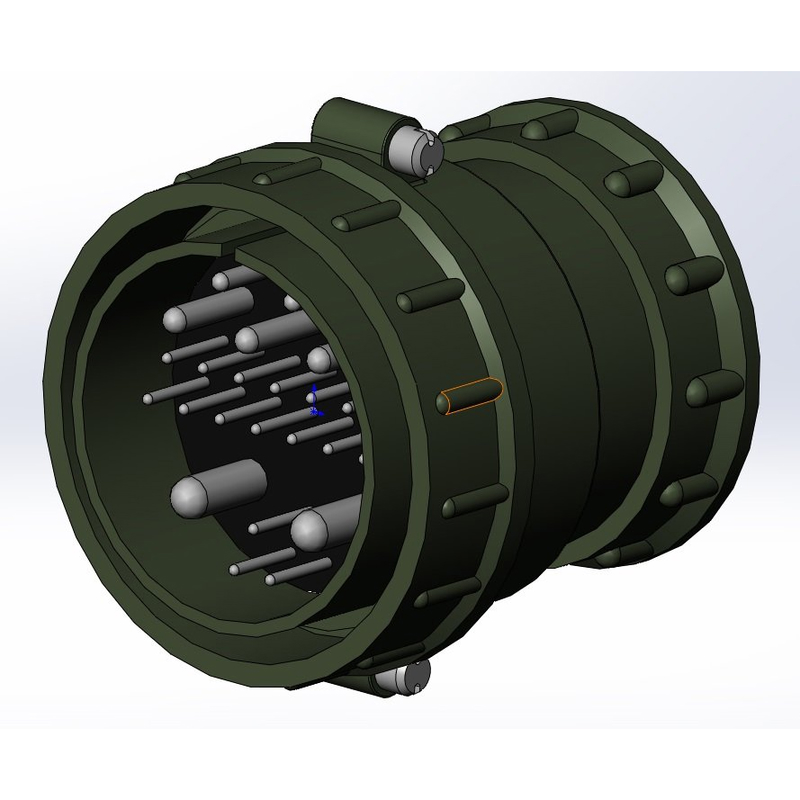

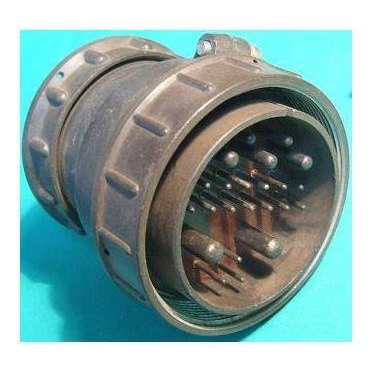

ШР-П23ЭГ1 «5» представляет собой розетку с 23 контактами. Условный размер корпуса соответствует серии ШР и типичен для средних нагрузок. Конструкция выполнена без патрубка, на что указывает обозначение «П». Исполнение «Г» определяет тип изделия как розетку, а сочетание контактов «1» — их вариант исполнения в данной модификации.

Соединители серии ШР выдерживают вибрацию с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате, а также механические удары. Они предназначены для цепей переменного или постоянного тока напряжением до нескольких сотен вольт и токами до 25 ампер на контакт в зависимости от модификации.

Сочленение резьбовое, с одношпоночной поляризацией корпусов. Покрытие контактов — серебро или никель, что обеспечивает стабильный контакт и долговечность работы. Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Область применения

Разъёмы серии ШР, включая ШР-П23ЭГ1 «5», используются в электро- и радиоаппаратуре, а также в промышленном оборудовании. Основные задачи, которые решает данное изделие:

• соединение проводов, кабелей и блоков в составе устройств;
• обеспечение герметичности и защиты от внешних воздействий;
• коммутация электрических цепей в условиях вибрации и механических нагрузок;
• работа с экранированным кабелем для снижения помех.

Ключевые параметры

• Тип изделия: приборная розетка серии ШР.
• Количество контактов: 23.
• Исполнение: «Г» — розетка, «П» — без патрубка, «Э» — под экранированный кабель.
• Приемка: «5».
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов.
• Покрытие контактов: серебро или никель.
• Устойчивость к вибрации: до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Допустимый ток на контакт: до 25 ампер в зависимости от модификации.

Эксплуатационные качества

Герметичное исполнение соединителей ШР позволяет использовать их в условиях повышенной влажности и загрязнения. Резьбовое сочленение обеспечивает надёжную фиксацию и предотвращает самопроизвольное разъединение под воздействием вибрации. Одношпоночная поляризация корпусов исключает неправильное подключение и гарантирует корректное совмещение контактов. Покрытие контактов из серебра или никеля поддерживает стабильное переходное сопротивление и устойчивость к окислению.

Приемка «5» указывает на то, что изделие прошло соответствующий контроль качества и может применяться в ответственных узлах электро- и радиоаппаратуры. Артикул 8812 соответствует данной позиции каталога. Производитель не указан в предоставленных данных.
