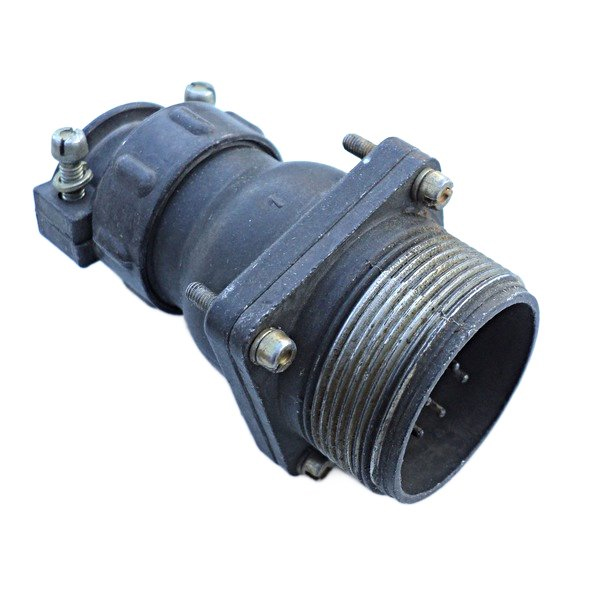

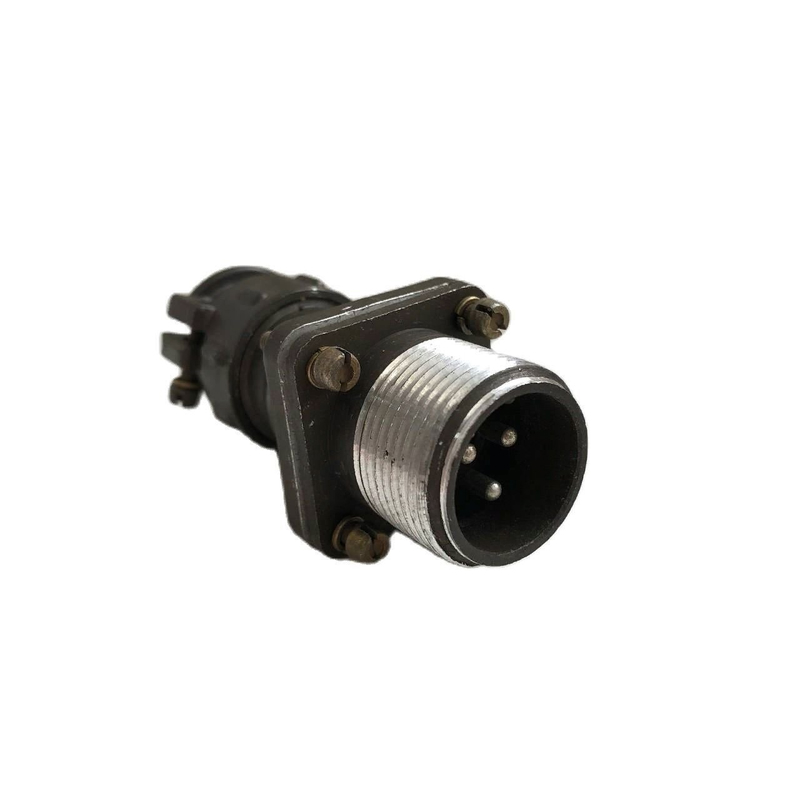

ШРГПК3НШ3 — это модель герметичного цилиндрического электрического соединителя (разъёма) из серии ШРГ, предназначенная для надёжного соединения электрических цепей в различных устройствах. Она используется в радиоэлектронной и радиотехнической аппаратуре для работы с экранированными или неэкранированными кабелями при постоянном и переменном токе (частотой до 3 МГц) и напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединители типа ШРГПК3НШ3 имеют герметичный корпус, резьбовое сочленение и одноклавишную поляризацию для точного подключения. Метод монтажа — пайка, а тип исполнения — приборный (блочный) с прямым патрубком (ПК) для неэкранированных кабелей (НШ). Габаритные размеры обычно составляют около 67×26×26 мм (для близких моделей), сопротивление изоляции — не менее 5000 МОм.

Надёжность и условия эксплуатации

Количество циклов сочленения-расчленения достигает 500, минимальная наработка — 1000 часов, срок хранения — не менее 15 лет. Они выдерживают вибрацию (1–5000 Гц, до 300 м/с²), удары (одиночные до 5000 м/с², многократные до 350 м/с²) и линейные нагрузки до 2000 м/с². Климатическое исполнение УХЛ позволяет применять их внутри и снаружи аппаратуры (с защитой от пыли и влаги), при температурах от -60 до +60 °C и пониженном давлении до 1,3×10⁻⁴ Па.
