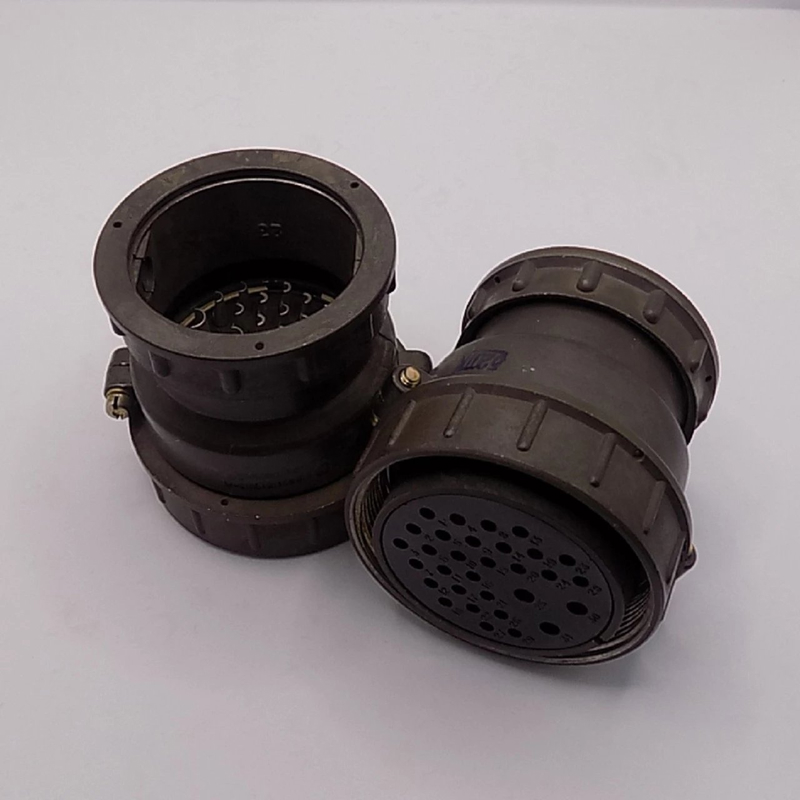

ШРГПК3ЭШ3 — это герметичный цилиндрический низкочастотный электрический разъём (соединитель) общего назначения, предназначенный для работы с экранированными кабелями в радиоэлектронной и радиотехнической аппаратуре. Он используется во внутренних и наружных условиях (при защите от пыли и влаги), в климатическом исполнении УХЛ.

Расшифровка обозначения

• ШРГ — тип соединителя (герметичный).

• ПК — прямой патрубок.

• 3 — количество контактов.

• Э — для экранированного кабеля.

• Ш — вилка (штекер).

• Последние цифры указывают на комбинацию контактов.

Технические характеристики

Соединитель рассчитан на рабочий ток до 100 А и напряжение постоянного тока до 850 В. Диаметр контактов — 5,5 мм, покрытие — серебро, сопротивление контакта — 0,3 мОм, изоляции — не менее 5000 МОм.​

Он выдерживает до 500 сочленений-расчленений, наработку 1000 часов и срок службы не менее 15 лет. Герметичность обеспечивает скорость утечки воздуха не более 2 л/ч при давлении до 9,8·10⁴ Па.

Механические и климатические параметры

• Вибрация: 1–5000 Гц, ускорение 300 м/с².

• Удар: одиночный — 5000 м/с², многократный — 350 м/с²; линейная нагрузка — 2000 м/с².

• Температура: от -60°C до +60°C (смена до +110°C с перегревом контактов).

Метод монтажа — пайка, сочленение — резьбовое, габариты примерно 70×52×52 мм.​
