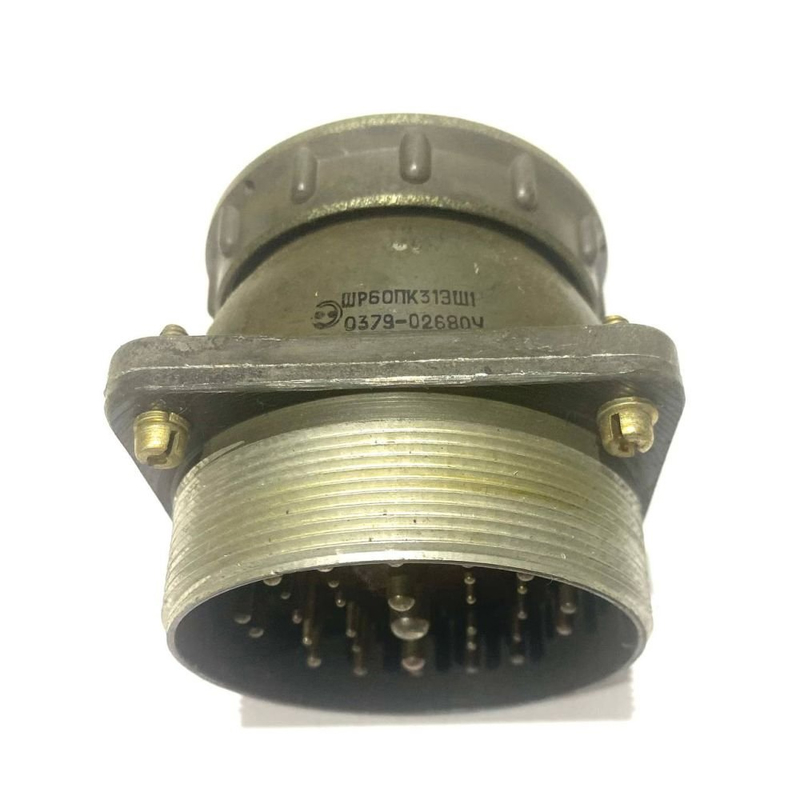

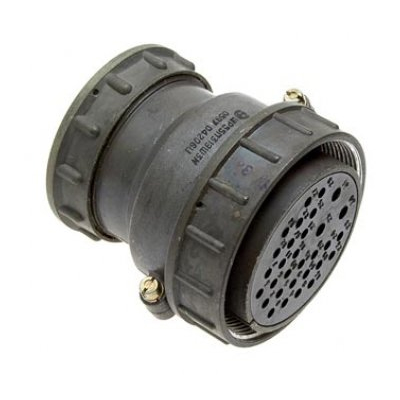

ШРГПК31ЭШ3 — это разъём из серии цилиндрических низкочастотных соединителей ШРГ, предназначенный для надёжного соединения электрических цепей в различных устройствах. Он используется в системах с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

Разъём имеет 31 контакт различного диаметра (1,5 мм, 2,5 мм, 3,5 мм), что позволяет передавать токи от 20 до 40 А на контакт и суммарно до 512 А. Сопротивление контакта не превышает 0,75–2,5 мОм, а изоляции — не менее 5000 МОм в нормальных условиях. Климатическое исполнение — УХЛ (умеренный и холодный климат), он негерметичный, но устойчив к вибрациям (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и расчленениям до 500 циклов.

Конструкция

Корпус выполнен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3, контакты — из латуни ЛС59-1 с покрытием серебром или никелем. Условный размер корпуса — 55 мм, проходной диаметр — 60 мм. Маркировка расшифровывается как: ШРГ (тип), 55 (размер), П (приборная вилка), 31 (контакты), Э (для экранированного кабеля), Ш (вилка), 3 (сочетание контактов).

Применение

ШРГПК31ЭШ3 применяется в радиоэлектронной аппаратуре, электрическом оборудовании и системах для монтажа с экранированными кабелями. Обеспечивает защиту от механических воздействий и внешней среды при соблюдении стандартов вроде ОСТ В 11 0121-91 или ГЕ0.364.107 ТУ. Минимальная наработка — 1000 часов, срок хранения — до 15 лет.
