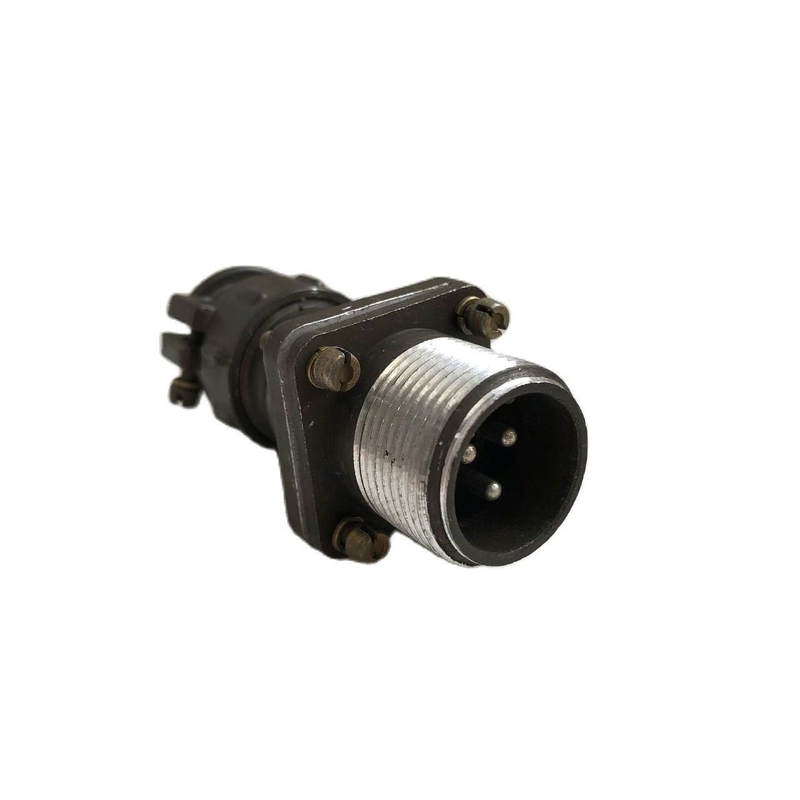

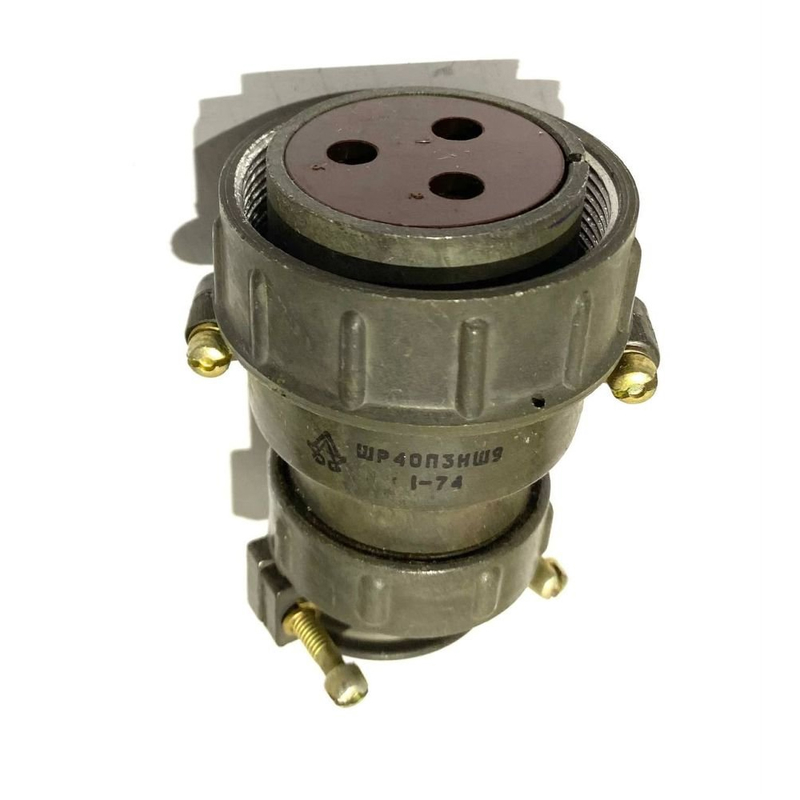

ШРГП3НШ3 — это обозначение кабельного электрического соединителя серии ШРГ (или близкой ШР), который представляет собой розетку с прямым патрубком для неэкранированного кабеля. Такие соединители применяются в радиоэлектронной и радиотехнической аппаратуре для надежного соединения электрических цепей. Они предназначены для работы с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединители имеют герметичную конструкцию с резьбовым соединением и климатическим исполнением УХЛ (для умеренного и холодного климата, внутреннее и наружное применение при защите от пыли и влаги). Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, количество циклов соединений-расчленений — до 500.

• Выдерживают синусоидальную вибрацию на частотах 1–5000 Гц с ускорением до 300 м/с².

• Устойчивость к ударам: одиночные — до 5000 м/с², многократные — до 350 м/с², линейные нагрузки — до 2000 м/с².

• Рабочая температура: от -60°C до +60°C (с возможной кратковременной сменой до +110°C).

Конструкция и применение

Разметка "П3НШ3" указывает на прямой патрубок (П), кабельный монтаж для неэкранированного кабеля (НШ) и конкретную модификацию. Покрытие контактов обычно серебром или никелем для низкого сопротивления (не более 1,3 мОм). Монтаж — пайка, наработка — минимум 1000 часов.

Такие разъемы используются в авиации, судостроении и промышленной электронике благодаря высокой механической прочности и герметичности (утечка воздуха при давлении до 9,8·10⁴ Па — не более 2 л/ч).
