ШРГП31ЭШ3

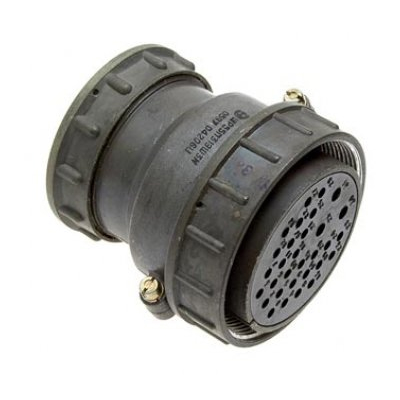

ШРГП31ЭШ3 (часто встречается как часть обозначений ШРГ55П31ЭШ3 или ШР55П31ЭШ3) — это тип низкочастотного цилиндрического электрического соединителя, применяемого в промышленной и радиоэлектронной аппаратуре для разъёмного соединения кабелей и приборов.

Назначение и область применения

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитуда). Используется в сложных условиях (вибрация, ударные нагрузки, атмосферное пониженное давление), включая наземные и бортовые системы радиоэлектронной аппаратуры.

Конструкция и контакты

Соединитель имеет 31 контакт, причём типоразмеры диаметров контактных стержней обычно распределены следующим образом:

• 14 контактов диаметром 1,5 мм,

• 14 контактов диаметром 2,5 мм,

• 3 контакта диаметром 3,5 мм.
  Каждый контакт рассчитан на ток до 20 А, 35 А и 40 А соответственно при его диаметре, а суммарный ток для всего соединителя может достигать порядка 500–510 А.

Электрические и механические характеристики

• Рабочее напряжение — до 850 В постоянного и переменного тока.

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и многократные удары до 350 м/с².

Условия эксплуатации и ресурс

Диапазон рабочих температур окружающей среды обычно от −60 до +60 °С, а при учёте перегрева контактов — до примерно +110 °С. Минимальная наработка составляет порядка 1000 часов, допускается до 500 циклов сочленения–расчленения, срок сохраняемости может достигать 15–25 лет в зависимости от конкретного ТУ.

Краткое пояснение обозначения

В обозначении ШРГП31ЭШ3 (и его производных, например ШРГ55П31ЭШ3) расшифровка типовая: ШР(Г) — серия цилиндрических низкочастотных соединителей, 55 — условный размер корпуса, П — исполнение «приборное» (или «патрубок»), 31 — число контактов, Э — исполнение с экранированием, Ш — тип штекера/вилки/розетки по конкретному ТУ.
