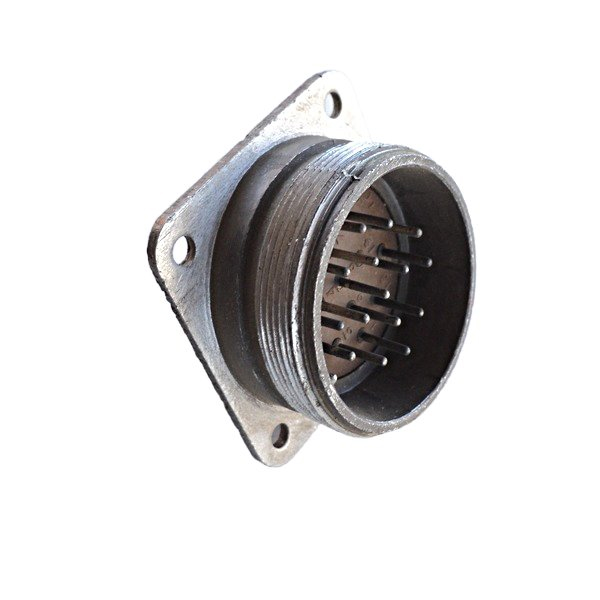

ШРГ55П23ЭШ1 (часто пишется как ШР55П23ЭШ1) — это низкочастотный цилиндрический соединитель типа «вилка блочная (приборная)», выполненный по стандартам серии ШР/ШРГ. Он предназначен для разъёмного соединения электрических цепей в аппаратуре общего и специального назначения, в том числе в условиях повышенных механических нагрузок и широкого диапазона температур.

• Тип: вилка блочная цилиндрическая, резьбовое сочленение, исполнение приборной части без патрубка.

• Количество контактов: 23 штыревых контакта, с разными диаметрами под разные токи: 16 шт. Ø 1,5 мм, 2 шт. Ø 2,5 мм, 3 шт. Ø 3,5 мм и 2 шт. Ø 5,5 мм.

• Покрытие контактов: серебро (Ag) или никель (в зависимости от модификации, например ШР55П23ЭШ1Н — никель).

• Номинальное напряжение: до 850 В (амплитудное значение), частотный диапазон до 3–5 кГц.

• Рабочий ток: для малых штырей Ø 1,5 мм — около 20 А, для Ø 2,5 мм — около 35 А, для Ø 3,5 мм — около 45 А, для крупных Ø 5,5 мм — до 90 А.

• Сопротивление контактов: порядка 2,5 мОм для Ø 1,5 мм и ниже — до 0,3 мОм для Ø 5,5 мм.

• Сопротивление изоляции: не менее 5000 МОм, что обеспечивает высокую надёжность изоляции при рабочем напряжении.

• Материал корпуса: алюминиевый сплав А22, покрыт темно‑серым защитным покрытием.

• Материал изолятора (вставки): карболит, обеспечивающий механическую прочность и хорошую электрическую изоляцию.

• Габариты: примерно 65×65×40 мм, квадратный основной корпус с цилиндрической резьбовой частью под накидную гайку.

• Метод монтажа: объёмный (встраивание в корпус блока или панели), сочленение с ответной розеткой — резьбовое.

• Рабочий температурный диапазон: от −60 °C до +60 °C (максимальная наработка при +80 °C не менее 1000 ч).

• Относительная влажность: до 98% при 25 °C, допустимо пониженное и повышенное атмосферное давление (от порядка 10⁻⁴ до 5·10⁴ Па).

• Вибрации и удары: рассчитан на синусоидальную вибрацию до 300 м/с², одиночные удары до 5000 м/с², многократные удары до 350 м/с².

• Количество циклов сочленения: ориентировочно до 500 циклов «сборка–разборка», ресурс при максимальной температуре — не менее 1000 часов.

• Область применения: приборы, блоки питания, измерительная и промышленная аппаратура, объекты радиотехники и автоматики, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и широким температурным диапазоном.
