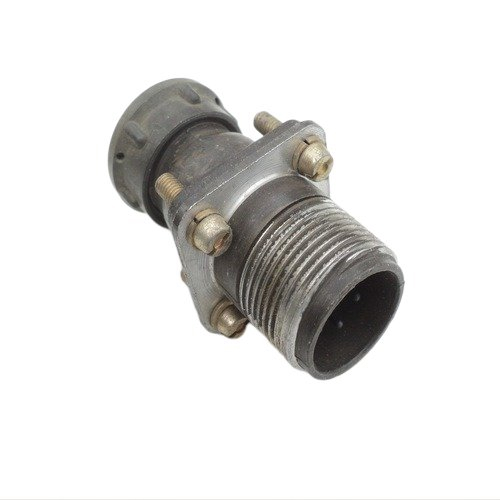

ШРГП23ЭШ1

ШРГП23ЭШ1 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШРГ (ШР), предназначенная для надежного электрического соединения в промышленных и технических системах. Она используется для работы с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

• Условный размер корпуса: 55.

• Количество контактов: 23.

• Максимальная токовая нагрузка на контакт: до 20–100 А в зависимости от диаметра (Ø1,5–5,5 мм); общая — до 503 А.

• Климатическое исполнение: УХЛ, негерметичный тип, подходит для внутреннего и наружного применения при защите от пыли и влаги.

• Сопротивление изоляции: не менее 5000 МОм; количество соединений-расчленений — до 500.

Конструкция и маркировка

Разъем состоит из розетки с прямым патрубком (П), экранированной (Э) и с одним штырем (Ш1) для поляризации. Контакты покрыты серебром или никелем, сочленение резьбовое с одношпоночной поляризацией. Такие соединители применяются в радиоэлектронной и радиотехнической аппаратуре, выдерживая вибрацию (1–5000 Гц, до 30g) и обеспечивая минимальную наработку 1000 часов.

Применение

ШРГП23ЭШ1 подходит для промышленного оборудования, включая системы автоматики и энергетики, где требуется высокая надежность соединений в сложных условиях. Соответствует ТУ НКЦС.434410.504 и аналогичным стандартам.
