Назначение соединителя ШРГ-П3ЭШ3

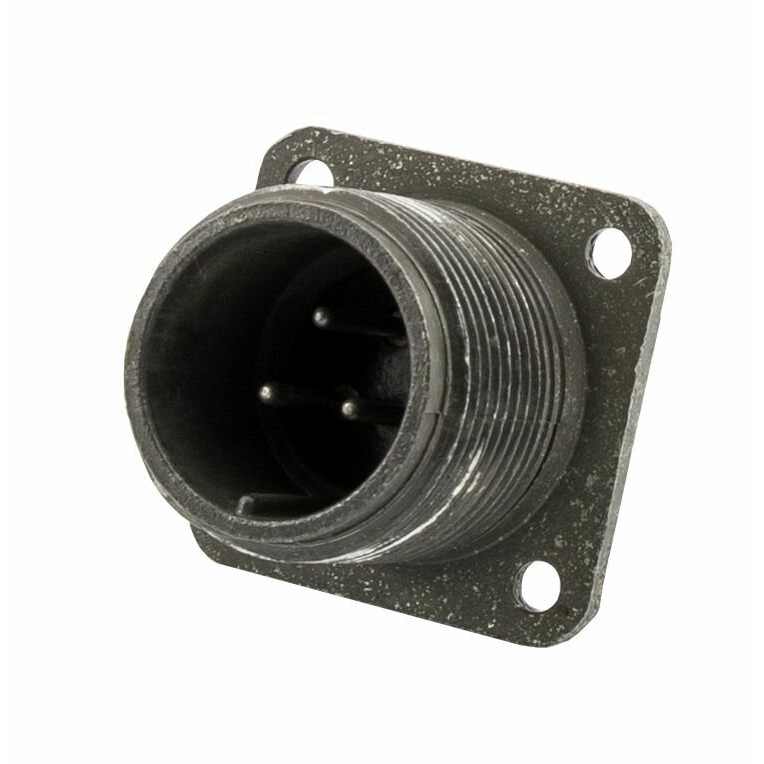

ШРГ-П3ЭШ3 — это герметичная приборная вилка из серии цилиндрических низкочастотных соединителей ШРГ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надежный контакт в условиях вибрации, ударов и перепада давления, с рабочим током до 25 А на контакт.

Вилка ШРГ-П3ЭШ3 используется как соединитель общего назначения для внутреннего и наружного применения при условии защиты от пыли и влаги. Климатическое исполнение УХЛ делает её пригодной для эксплуатации в умеренном и холодном климате. Устройство сохраняет герметичность при перепаде давления до 9,8·10⁴ Па, при этом утечка воздуха не превышает 2 л/ч.

Технические характеристики и эксплуатационные параметры

Соединитель рассчитан на максимальное рабочее напряжение до 850 В постоянного тока. Количество циклов соединений-расчленений составляет 500, что подтверждает высокую механическую износостойкость контактной группы. Минимальная наработка изделия — 1000 часов, а срок хранения достигает не менее 15 лет, что говорит о долговечности применяемых материалов и покрытий.

Метод монтажа — пайка с резьбовым соединением, обеспечивающая жесткую фиксацию проводников и защиту от самопроизвольного разъединения. Корпус герметичный, контакты покрыты серебром для снижения переходного сопротивления и защиты от окисления.

Устойчивость к механическим воздействиям

• Вибрация: диапазон частот от 1 до 5000 Гц при ускорении 300 м/с²
• Одиночные удары: до 5000 м/с²
• Многократные удары: до 350 м/с²
• Линейные нагрузки: до 2000 м/с²

Конструктивное исполнение и маркировка

Обозначение ШРГ-П3ЭШ3 расшифровывается следующим образом: Ш — вилка, РГ — герметичный разъем, П3 — типоразмер, ЭШ3 — исполнение с прямым выводом без патрубка. Габаритные размеры для аналогичных моделей серии не превышают 68,4×44×44 мм, что позволяет использовать соединитель в условиях ограниченного монтажного пространства.

Применяемые конструктивные решения обеспечивают стабильность электрического контакта даже при значительных механических нагрузках и перепадах внешнего давления, поэтому изделие востребовано в аппаратуре, эксплуатируемой в жестких условиях.
