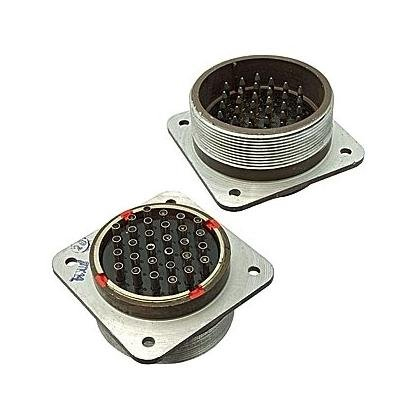

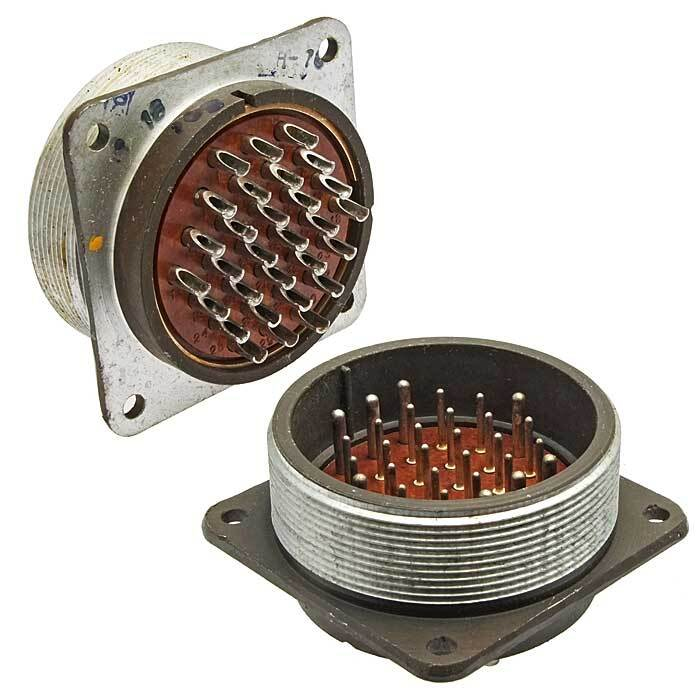

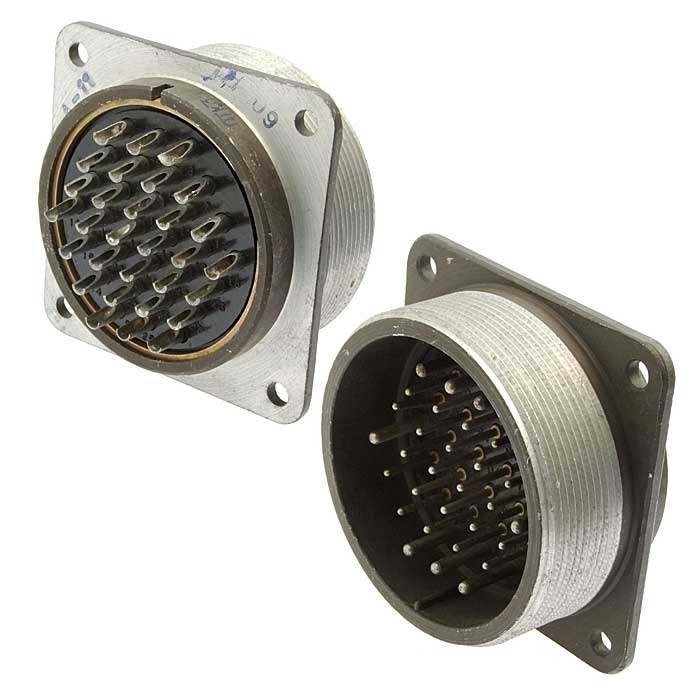

ШРГ-П30ЭШ1

Цена:

1100 ₽

Технические характеристики

ШРГ-П30ЭШ1

ШРГ-П30ЭШ1 — это приборная вилка из серии герметичных цилиндрических низкочастотных соединителей ШРГ, предназначенная для радиоэлектронной и радиотехнической аппаратуры общего назначения.

Назначение

Она используется как разъем для надежного соединения в электрических цепях, включая внутренние и наружные условия (при защите от пыли и влаги). Корпус герметичный, с резьбовым соединением и монтажом методом пайки.

Технические характеристики

Количество контактов: 30 (22 диаметром 1,5 мм с током до 8 А, 8 диаметром 2,5 мм с током до 20 А).
Рабочий ток: не более 20 А на основных контактах.
Напряжение: до 850 В (амплитудное).
Сопротивление изоляции: ≥5000 МОм.
Габариты: 72,4×68×68 мм.

Условия эксплуатации

Диапазон температур: от -60°C до +60°C (кратковременно до +110°C при перегреве контактов). Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные), пониженное давление (1,3×10⁻⁴ Па) и герметичность до 2 л/ч при 9,8×10⁴ Па. Климатическое исполнение — УХЛ.

Надежность

Количество циклов соединений: 500, наработка на отказ ≥1000 ч, срок хранения ≥15 лет.

Описание

Назначение и область применения

ШРГ-П30ЭШ1 представляет собой приборную вилку из серии герметичных цилиндрических низкочастотных соединителей ШРГ. Устройство разработано для использования в составе радиоэлектронной и радиотехнической аппаратуры общего назначения, где требуется надёжное коммутационное соединение электрических цепей.

Изделие допускает эксплуатацию как во внутренних, так и в наружных условиях при условии обеспечения защиты от пыли и влаги. Герметичный корпус с резьбовым соединением гарантирует стабильный электрический контакт и защиту от внешних воздействий. Монтаж осуществляется методом пайки, что обеспечивает прочное и долговечное крепление проводников. Соединитель применяется в блоках питания, распределительных устройствах, измерительных комплексах и другом оборудовании, где важны устойчивость к механическим нагрузкам и широкий температурный диапазон.

Технические характеристики

Соединитель оснащён тридцатью контактами. Из них двадцать два контакта имеют диаметр 1,5 мм и рассчитаны на ток до 8 А, восемь контактов диаметром 2,5 мм выдерживают ток до 20 А. Максимальный рабочий ток на основных контактах не превышает 20 А. Рабочее напряжение достигает 850 В амплитудного значения.

Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства и безопасность эксплуатации. Габаритные размеры изделия — 72,4 на 68 на 68 мм. Компактная конструкция позволяет размещать разъём в ограниченном пространстве приборных отсеков и стоек.

Условия эксплуатации и надёжность

ШРГ-П30ЭШ1 сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия при перегреве контактов. Климатическое исполнение — УХЛ, что означает пригодность для умеренного и холодного климата.

Изделие выдерживает значительные механические воздействия:

вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 м на секунду в квадрате;
одиночные удары с ускорением до 5000 м на секунду в квадрате;
пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па;
герметичность корпуса с утечкой не более 2 литров в час при давлении 9,8 на 10 в четвёртой степени Па.

Ресурс соединителя составляет 500 циклов соединения и разъединения. Наработка на отказ — не менее 1000 часов, срок хранения — не менее 15 лет. Указанные показатели подтверждают длительную и стабильную работу в составе ответственного оборудования.

Конструктивные особенности

Корпус соединителя выполнен герметичным, что предотвращает проникновение влаги и пыли внутрь изделия. Резьбовой механизм соединения обеспечивает плотную фиксацию ответной части и исключает самопроизвольное разъединение при вибрациях. Пайка контактов гарантирует минимальное переходное сопротивление и высокую механическую прочность монтажа.

Наличие контактов двух типоразмеров позволяет распределять силовые и сигнальные цепи в одном корпусе: контакты диаметром 2,5 мм предназначены для передачи повышенных токов, а контакты диаметром 1,5 мм — для сигнальных и управляющих линий. Такая компоновка делает ШРГ-П30ЭШ1 универсальным решением для комплексных подключений.
