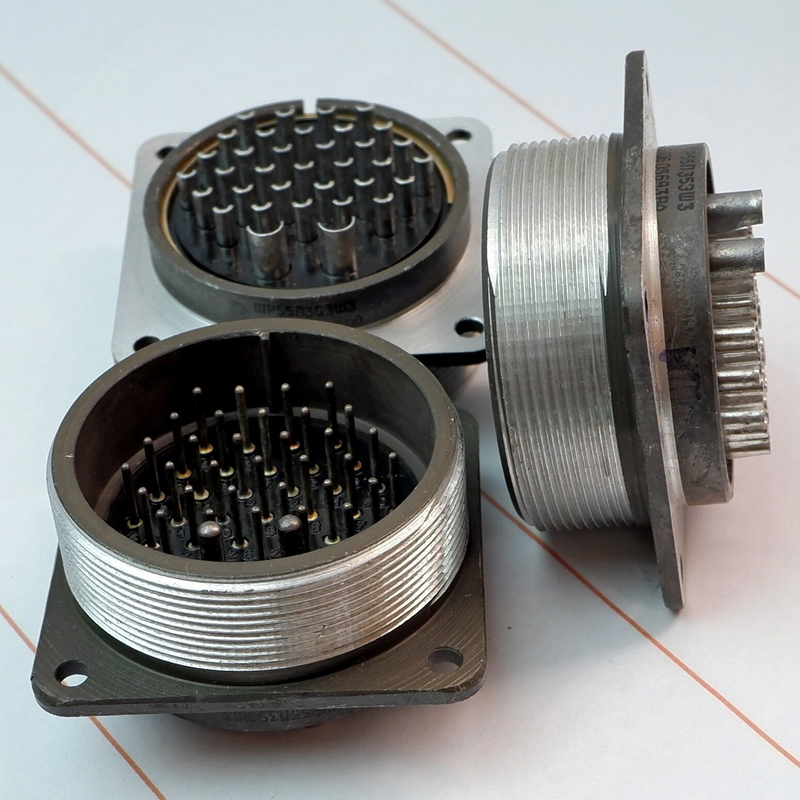

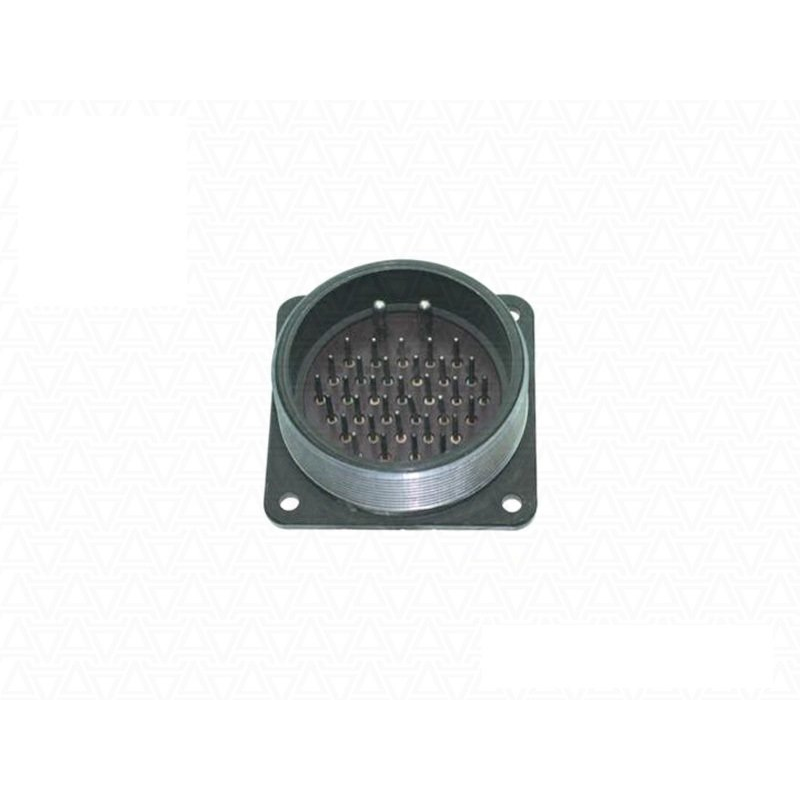

ШРГ55П35ЭШ3 ВИЛКИ БЛОЧНЫЕ 88г «5»

Цена: ПОД ЗАКАЗ

В наличии: 9 шт.

Технические характеристики

ШРГ55П35ЭШ3 ВИЛКИ БЛОЧНЫЕ «5»

ШРГ55П35ЭШ3 — это приборная (блочная) часть цилиндрического герметичного низкочастотного соединителя из серии ШРГ, предназначенного для соединения кабельных и панельных частей в составе разъёмных электрических соединений. Обозначение «5» в наименовании относится к виду или группе приёмки изделия по техническим условиям ГЕ0.364.108 ТУ.

Основные характеристики

Количество и тип контактов: 35 контактов с штырь‑ковым типом, круглой формой. Из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
Материал и покрытие: корпус выполнен из алюминиевого сплава А‑22 с оксидированным покрытием, изолятор — бакелит чёрного цвета, контакты — из латуни с серебряным покрытием.
Монтаж и сочленение: монтаж производится на панель, крепление — резьбовое (накидная гайка М60×1,5), электрический монтаж контактов — пайкой.

Электрические и эксплуатационные параметры

Рабочее напряжение: до 850 В, максимальный ток на контакт: около 7 А для контактов Ø1,5 мм и до 35 А для контактов Ø3,5 мм.
Сопротивление контактов: не более 2,5 мОм для контактов Ø1,5 мм и не более 0,75 мОм для контактов Ø3,5 мм, что обеспечивает низкие потери и нагрев.
Герметичность и климатика: разъём герметичен, предназначен для климатического исполнения УХЛ с рабочим диапазоном температур от −60 до +60 °C и допускает высокую влажность до 98% при +25 °C.

Механические и конструктивные особенности

Корпус и габариты: блочный корпус приборного исполнения Б‑типа, габаритные размеры около 68×68×43,4 мм, расстояние между монтажными отверстиями — 52 мм, диаметр установочного отверстия — 4,5 мм.
Поляризация и ориентация: корпус имеет одношпоночную поляризацию и паз для ориентации, что исключает неправильное сочленение с розеткой ШР/2РТТ.
Механическая стойкость: изделие рассчитано на вибрацию до 30 g в диапазоне 1–5000 Гц, многократные удары до 35 g и однократные удары до 500 g, а также обеспечивает около 500 циклов сочленения–расчленения.

Мы можем дополнительно расшифровать всё обозначение ШРГ55П35ЭШ3 по буквенно‑цифровому коду.

Описание

Назначение и область применения

ШРГ55П35ЭШ3 ВИЛКИ БЛОЧНЫЕ «5» — это приборная, то есть блочная, часть цилиндрического герметичного низкочастотного соединителя серии ШРГ. Изделие предназначено для соединения кабельной и панельной частей в составе разъёмных электрических соединений. Соединитель применяется в аппаратуре, где требуется герметичное сочленение, стабильный электрический контакт и устойчивость к механическим воздействиям.

Обозначение «5» в наименовании относится к виду или группе приёмки изделия по техническим условиям ГЕ0.364.108 ТУ. Монтаж вилки выполняется на панель, электрический монтаж контактов — пайкой.

Конструкция и материалы

Корпус вилки блочной выполнен из алюминиевого сплава А-22 с оксидированным покрытием. Изолятор изготовлен из бакелита чёрного цвета. Контакты выполнены из латуни и имеют серебряное покрытие.

Общее количество контактов — 35.
Тип контактов — штырьковые, круглая форма.
33 контакта диаметром 1,5 мм.
2 контакта диаметром 3,5 мм.
Крепление на панель — резьбовое, накидная гайка М60×1,5.
Корпус приборного исполнения Б-типа.
Одношпоночная поляризация и паз для ориентации исключают неправильное сочленение.

Габаритные размеры изделия составляют около 68×68×43,4 мм. Расстояние между монтажными отверстиями — 52 мм, диаметр установочного отверстия — 4,5 мм.

Электрические параметры

Рабочее напряжение — до 850 В.
Максимальный ток на контакт — около 7 А для контактов диаметром 1,5 мм.
Максимальный ток на контакт — до 35 А для контактов диаметром 3,5 мм.
Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм.
Сопротивление контактов — не более 0,75 мОм для контактов диаметром 3,5 мм.

Низкое переходное сопротивление контактов обеспечивает малые потери и ограниченный нагрев при рабочих токах.

Эксплуатационные и механические характеристики

Разъём герметичен. Климатическое исполнение — УХЛ, рабочий диапазон температур от −60 до +60 °C. Допускается эксплуатация при относительной влажности до 98% при температуре +25 °C.

Изделие рассчитано на вибрацию до 30 g в диапазоне 1–5000 Гц, многократные удары до 35 g и однократные удары до 500 g. Количество циклов сочленения–расчленения составляет около 500.

Поляризация корпуса и паз ориентации исключают неправильное сочленение с ответной розеткой ШР/2РТТ.

Маркировка и сведения о приёмке

Полное обозначение изделия — ШРГ55П35ЭШ3, артикул — 80305. Категория в VirtueMart — ШРГ5. Приёмка — «5», в данных товара указан год 88. Производитель в исходных данных не указан.
