Назначение и область применения

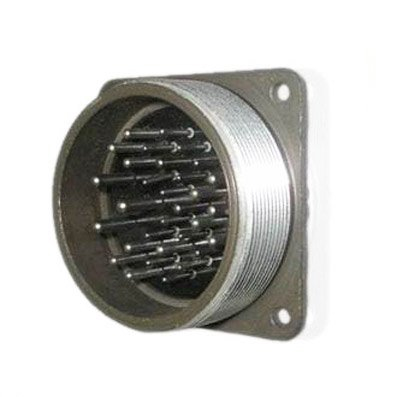

ШРГ55П31ЭШ3 ВИЛКИ БЛОЧНЫЕ «5» представляют собой блочную вилку серии ШРГ, предназначенную для соединения электрических цепей в промышленной аппаратуре. Изделие относится к категории ШРГ5 и применяется в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Разъем используется для коммутации экранированных кабелей с проходным диаметром 60 мм и рассчитан на работу в сетях постоянного и переменного тока частотой до 3 МГц.

Конструкция вилки блочного типа обеспечивает надежное крепление на корпусе оборудования и стабильное электрическое соединение при эксплуатации в стационарных и подвижных установках. Изделие подходит для внутреннего и наружного применения благодаря климатическому исполнению УХЛ и защите от пыли и влаги. Приемка «5» подтверждает соответствие требованиям, установленным для данной категории соединителей, а год выпуска 77 указывает на принадлежность к проверенной временем серии.

Технические характеристики

Разъем ШРГ55П31ЭШ3 является 31-контактным соединителем приборного типа без патрубка. Рабочее напряжение составляет до 850 В. Максимальная токовая нагрузка зависит от диаметра установленных контактов и достигает следующих значений:

• 20 А для контактов диаметром 1,5 мм;
• 35 А для контактов диаметром 2,5 мм;
• 40 А для контактов диаметром 3,5 мм;
• суммарная нагрузка до 512 А.

Сопротивление контакта не превышает 0,75–2,5 мОм, что обеспечивает минимальные потери при передаче сигналов и питания. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, гарантируя безопасность эксплуатации и отсутствие утечек между цепями.

Механическая и климатическая стойкость

Соединитель рассчитан на интенсивные механические воздействия. Вилка выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров в секунду за секунду, что соответствует 30 g. Конструкция устойчива к одиночным механическим ударам с ускорением до 5000 метров в секунду за секунду и многократным ударам с ускорением до 350 метров в секунду за секунду. Линейные нагрузки допускаются до 2000 метров в секунду за секунду.

Ресурс соединителя составляет не менее 500 циклов сочленения и расчленения, а наработка на отказ достигает 1000 часов. Такие показатели подтверждают пригодность изделия для длительной эксплуатации в промышленных условиях с периодическим обслуживанием и перекоммутацией.

Конструктивные особенности

Вилка блочная «5» имеет резьбовое сочленение, обеспечивающее плотный и надежный контакт ответных частей даже при вибрациях и ударах. Условный размер корпуса 55 определяет универсальность применения разъема в различных типах аппаратуры. Контакты размещены в цилиндрическом корпусе из металла, который защищает внутренние элементы от механических повреждений и электромагнитных помех.

Блочное исполнение предполагает крепление вилки непосредственно на панели или корпусе устройства, что упрощает монтаж и демонтаж кабельной части. Отсутствие патрубка делает разъем компактным и удобным для компоновки в ограниченном пространстве. Изделие совместимо с экранированными кабелями проходного диаметра 60 мм, что позволяет использовать его в схемах с повышенными требованиями к помехозащищенности.

Артикул изделия — 80306. Наименование и маркировка сохраняются неизменными при заказе и использовании в технической документации.
