Назначение и область применения

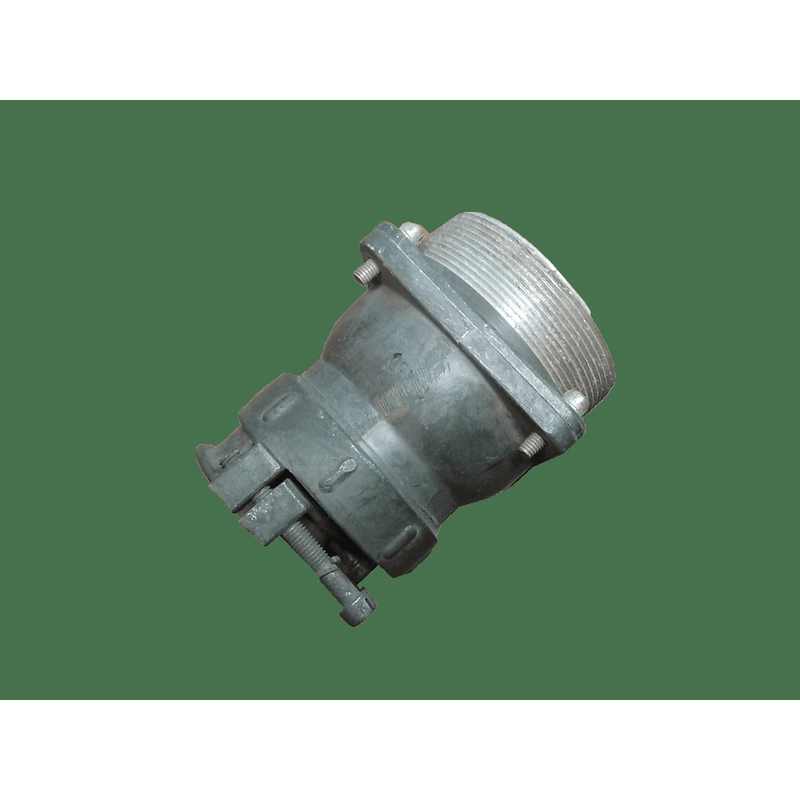

ШРГ48ПК9НШ7 представляет собой вилку-соединитель из серии ШРГ — низкочастотный цилиндрический герметичный разъём, предназначенный для соединения электрических цепей в экранной и неэкранированной проводке. Изделие применяется для коммутации кабелей и проводов, а также для стыковки узлов и блоков в электро- и радиоаппаратуре. Конструкция рассчитана на эксплуатацию в условиях повышенной вибрации, значительных перепадов температур и механических нагрузок.

Разъём востребован в оборудовании промышленного, транспортного и специального назначения, где требуется надёжное разъёмное соединение с герметизацией внутреннего объёма. Благодаря резьбовой фиксации и одношпоночной поляризации обеспечивается защита от неправильного сочленения, что особенно важно при обслуживании сложных электронных систем.

Расшифровка маркировки

Обозначение ШРГ48ПК9НШ7 содержит структурированную информацию о конструкции и исполнении соединителя:

• ШРГ — тип низкочастотного цилиндрического герметичного соединителя;
• 48 — условный размер корпуса;
• ПК — исполнение приборной части с прямым патрубком;
• 9 — количество контактов;
• Н — предназначен для подключения неэкранированного кабеля;
• Ш — вилка (противоположная сторона — соответствующая розетка-гнездо);
• 7 — условное сочетание контактов (размеры и расположение отверстий под контакты).

Такая маркировка позволяет точно идентифицировать изделие по типу корпуса, количеству и компоновке контактов, а также по ответной части, обеспечивая корректный подбор при проектировании и замене.

Технические особенности и конструкция

Изделие выполнено в герметичном блочном (приборном) исполнении с резьбовым соединением. Одношпоночная поляризация исключает ошибочное сочленение, а серебряное покрытие контактов обеспечивает стабильное переходное сопротивление на уровне единиц миллиом и высокие электрические параметры на протяжении всего срока службы.

Ключевые электрические и эксплуатационные характеристики:

• максимальное рабочее напряжение — до 850 В постоянного тока, амплитудное значение для переменного тока — до 850 В;
• рабочий ток зависит от диаметра контактов: 2,5 мм — до примерно 25 А на контакт, 5,5 мм — до примерно 100 А на контакт;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• диапазон рабочих температур окружающей среды — примерно от –60 °C до +60 °C, с учётом перегрева контактов — до +110 °C;
• стойкость к вибрации до 5000 Гц с ускорением до 300 м/с²;
• стойкость к одиночным ударам до 5000 м/с², к многократным — до 350 м/с²;
• количество допустимых сочленений и расчленений — порядка 500 циклов;
• минимальная наработка — примерно 1000 часов;
• срок сохраняемости — десятки лет при соблюдении условий хранения.

Монтаж и эксплуатация

Подключение проводов к контактам выполняется, как правило, пайкой или обжимом. Прямой патрубок приборной части упрощает подвод кабеля и фиксацию разъёма на корпусе оборудования. Герметичность конструкции позволяет использовать изделие в аппаратуре, работающей в сложных климатических и механических условиях, без дополнительной защиты контактной группы от внешних воздействий.

При выборе ответной части необходимо учитывать, что ШРГ48ПК9НШ7 является вилкой, поэтому сопрягаемая розетка-гнездо должна соответствовать тому же условному размеру корпуса, количеству контактов и сочетанию контактов, обозначенному цифрой 7. Соблюдение этих требований гарантирует корректное сочленение и сохранение заявленных электрических характеристик.
