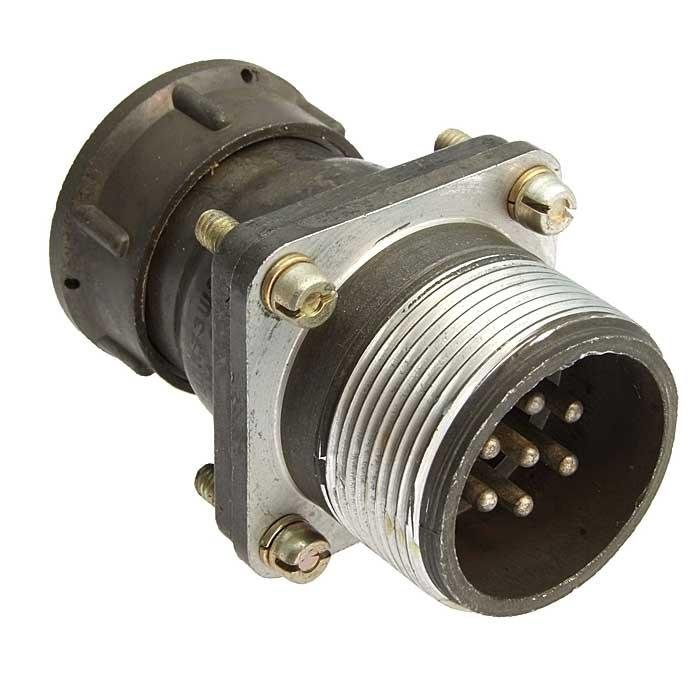

ШРГ48ПК9ЭШ7 — это герметичный разъём (вилка) из серии ШРГ, предназначенный для надёжного соединения электрических цепей в различных аппаратах.

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током (до 3 МГц) при напряжении до 850 В (амплитудное значение). +1
Подходит для внутренних и наружных условий (с защитой от пыли и влаги), в климатическом исполнении УХЛ.​

Маркировка

Расшифровка: ШР — тип соединителя, Г — герметичный, 48 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 9 — 9 контактов, ЭШ — экранированный штуцер, 7 — исполнение.

Технические характеристики

• Максимальная токовая нагрузка: до 525 А (общая), на контакты диаметром 2,5 мм — до 25–35 А, 5,5 мм — до 100 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), выдерживает пониженное давление до 1,3·10^{-4} Па. +1
Устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночные) и линейному ускорению 2000 м/с².

Конструкция

Сочленение резьбовое, монтаж — пайка, габариты: 72,4×60×60 мм.​
Метод соединения герметичный, с прямым патрубком на приборной части.
