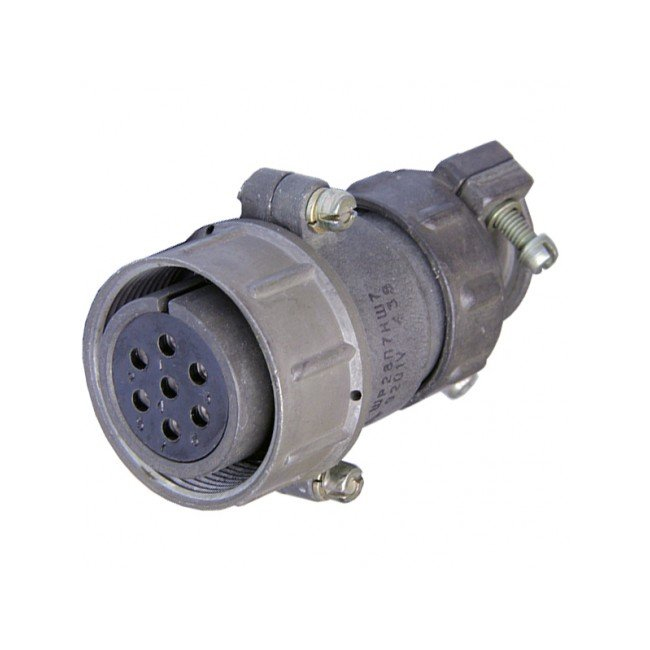

ШРГ48ПК7НШ2 — это низкочастотный цилиндрический герметичный разъём серии ШРГ, применяемый в радио‑ и электроаппаратуре общего назначения для съёмного подключения силовых и сигнальных цепей переменного и постоянного тока до нескольких мегагерц по частоте.​

Расшифровка обозначения

• ШРГ — тип соединителя: герметичный цилиндрический низкочастотный разъём.​

• 48 — условный размер корпуса (крупный габарит, рассчитан на большие токи).​

• ПК — приборная часть с прямым патрубком (блочный/панельный разъём, монтируется на корпус устройства).​

• 7 — количество контактов внутри соединителя (7 выводов).​

• Н — вариант патрубка/гайки для неэкранированного кабеля (без обеспечения экранирования по оплётке).​

• Ш — тип контактов: «вилка» (штыревые контакты; парная деталь — розетка с гнездовыми контактами).​

• 2 — условное обозначение схемы и сочетания контактов (вариант внутреннего расположения и сечения контактов в корпусе этого размера).​

Основные характеристики серии ШРГ48

Для разъёмов серии ШРГ48 (в том числе исполнений с 7 контактами) типичны следующие характеристики:​

• Тип корпуса: герметичный, блочный (приборный), с резьбовым соединением.

• Метод монтажа: пайка проводников к контактам.

• Рабочие цепи: постоянный и переменный ток частотой до 3 МГц.​

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).​

• Максимальный ток на одиночный контакт: в линейке ШРГ — от 10 до 200 А (конкретное значение зависит от конкретного варианта контактов и сечения).​

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.​

• Сопротивление контактов: не более 2,5 мОм.​

Условия эксплуатации и надёжность

Разъёмы серии ШРГ48 рассчитаны на работу в тяжёлых условиях окружающей среды:​

• Климатическое исполнение: УХЛ (умеренный и холодный климат).

• Диапазон рабочих температур: от −60 до +60 °C, с учётом нагрева контактов — до +110 °C.​

• Устойчивость к вибрации: от 1 до 5000 Гц, ускорения до 300 м/с² (≈30 g).​

• Устойчивость к ударам: одиночный до 5000 м/с² (≈500 g), многократный до 350 м/с² (≈35 g).​

• Атмосферное пониженное давление: до 1,3·10⁻⁴ Па (возможна работа в разреженной атмосфере).​

• Минимальная наработка: не менее 1000 ч, количество сочленений/расчленений — около 500 циклов.​

Конструкция и применение

• Корпус цилиндрический с резьбовым фиксатором, обеспечивающим надёжное сочленение даже при вибрациях.​

• Одношпоночная поляризация корпуса исключает неправильное совмещение при подключении.​

• Прямой патрубок «ПК» позволяет вводить кабель по оси разъёма и облегчает компоновку на панели.

• Исполнение «Н» ориентировано на применение с обычным неэкранированным силовым или сигнальным кабелем.

Типичные области применения: силовые и распределительные разъёмы в контрольно‑измерительной аппаратуре, в промышленной электронике, в военной и специализированной технике, где требуются высокая надёжность контакта и стойкость к воздействию вибраций, ударов и перепадов температур.
