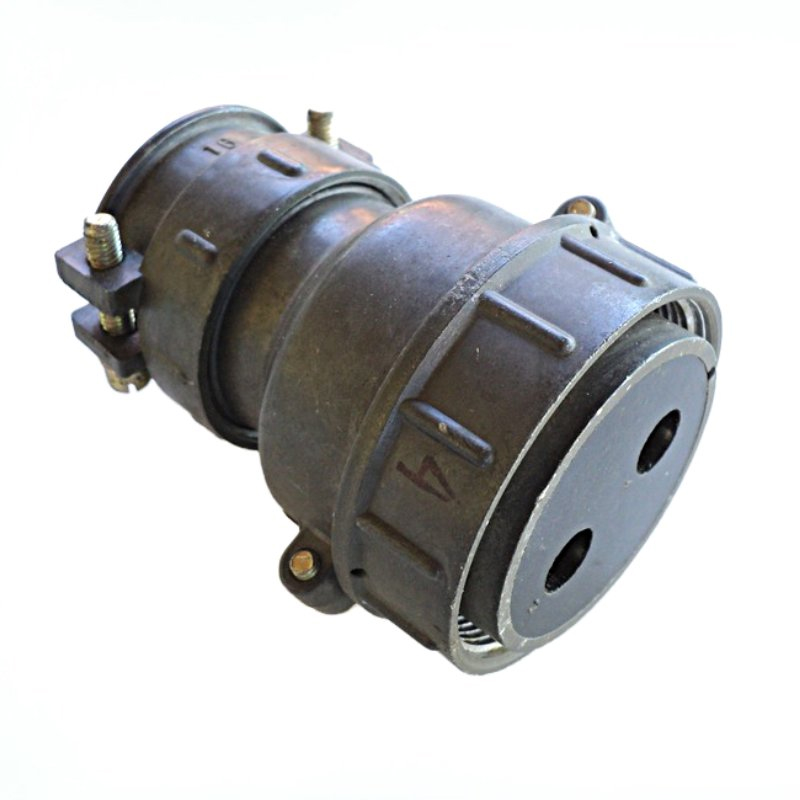

ШРГ48ПК2НШ9: герметичная приборная вилка для силовых соединений

ШРГ48ПК2НШ9 — цилиндрический герметичный приборный соединитель серии ШРГ, рассчитанный на создание надёжного разъёмного подключения в радиоэлектронной, радиотехнической и промышленной аппаратуре. Исполнение с двумя силовыми контактами диаметром 9 мм подходит для цепей с повышенной токовой нагрузкой и требует соответствующей ответной кабельной части.

Расшифровка обозначения

Маркировка ШРГ48ПК2НШ9 содержит основные конструктивные признаки изделия:

Таким образом, ШРГ48ПК2НШ9 представляет собой приборную блочную вилку с прямым патрубком, двумя крупногабаритными штыревыми контактами и исполнением под неэкранированный кабель.

Ключевые характеристики

Конструкция соединителя ориентирована на работу в силовых и ответственных электрических цепях:

• Два контакта диаметром 9 мм.

• Допустимая токовая нагрузка на один контакт — до 200 А.

• Рабочее напряжение — до 850 В.

• Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стабильность соединения.

• Способ присоединения проводников — пайка.

• Сочленение частей разъёма выполняется по резьбе.

• Для контакта диаметром 9 мм приводится переходное сопротивление не более 0,00015 Ом.

За счёт двухконтактной схемы разъём может применяться для коммутации силового питания, подключения мощных электроприводов, источников энергии, силовых модулей и других устройств, где требуется передавать значительный ток через разъёмное соединение.

Герметичность и стойкость

Серия ШРГ отличается герметичной конструкцией. При перепаде давления до $\mathrm{9,8}\times {10}^4$ 9 , 8 × 1 0 4 Па скорость утечки воздуха нормируется не более 2 л/ч. Это важно для аппаратуры, работающей в условиях перепадов давления, вибраций, загрязнений и температурных изменений.

Для соединителей ШРГ указываются следующие эксплуатационные возможности:

• Рабочая температура окружающей среды от −60 до +60 °C.

• Воздействие смены температур от −60 до +110 °C с учётом нагрева контактов.

• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с².

• Стойкость к одиночным ударам до 5000 м/с².

• Возможность эксплуатации при пониженном атмосферном давлении.

Такие параметры позволяют использовать ШРГ48ПК2НШ9 в шкафах управления, силовых установках, измерительных комплексах, транспортной технике и специализированной радиоэлектронной аппаратуре.

Совместимость и монтаж

ШРГ48ПК2НШ9 является приборной частью соединителя и должен использоваться с совместимой кабельной ответной частью серий СШР или ШР соответствующего типоразмера и контактной схемы. Корректный подбор пары определяется не только размером корпуса, но и количеством, расположением, диаметром контактов, видом кабельного ввода и ключеванием.

При монтаже следует учитывать несколько практических требований:

• Сечение и тип проводника должны соответствовать длительному току нагрузки.

• Пайка должна обеспечивать качественное электрическое и механическое соединение без перегрева изолятора.

• Необходимо соблюдать чистоту контактной зоны и защищать серебряное покрытие от загрязнений.

• Резьбовое соединение необходимо затягивать без перекоса, обеспечивая полное сочленение и герметизацию.

• Для сохранения заявленных свойств важно применять согласованную ответную часть и соблюдать требования технической документации на конкретную партию изделий.

ШРГ48ПК2НШ9 — решение для формирования прочного, герметичного и высокотокового разъёмного соединения в оборудовании, где особенно важны механическая надёжность, низкое переходное сопротивление и устойчивость к внешним воздействиям.
