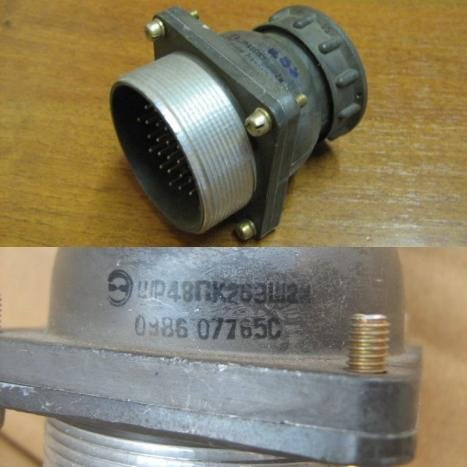

ШРГ48ПК26НШ2 — это цилиндрический низкочастотный соединитель приборного типа, предназначенный для надежного соединения электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Основные характеристики

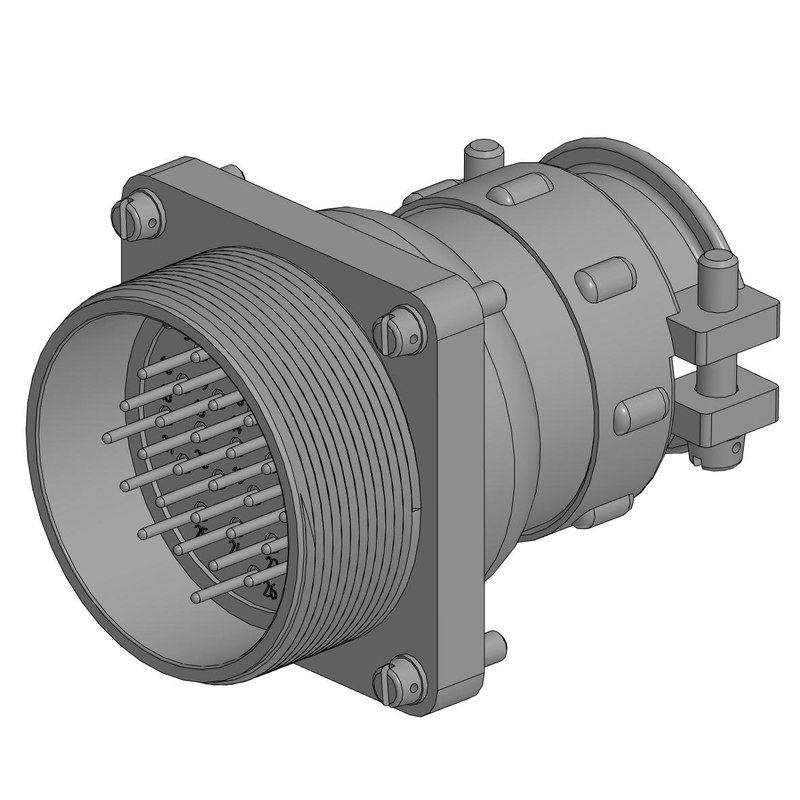

Он имеет блочный корпус с прямым металлическим патрубком и гайкой для неэкранированного кабеля, 26 контактов диаметром около 1,5 мм с покрытием серебром и никелем (монтаж — пайка). Максимальный ток на контакт — до 20 А, общая нагрузка — до 234 А; сопротивление контакта ≤ 2,5 мОм, изоляция ≥ 5000 МОм.

Условия эксплуатации

Рабочий диапазон температур — от −60 до +60 °C (до +110 °C в перегрузке), устойчивость к вибрациям до 300 м/с² (1–5000 Гц) и ударам до 5000 м/с². Климатическое исполнение — УХЛ2, наработка на отказ ≥ 1000 ч, ресурс сочленений — 500 циклов, срок хранения — до 15 лет.

Расшифровка обозначения

ШРГ — тип соединителя (герметичный вариант); 48 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 26 — число контактов; НШ2 — гайка для неэкранированного кабеля с определенным сочетанием контактов. Используется в электро- и радиоаппаратуре для внутреннего или наружного монтажа (при защите).
