Назначение и область применения

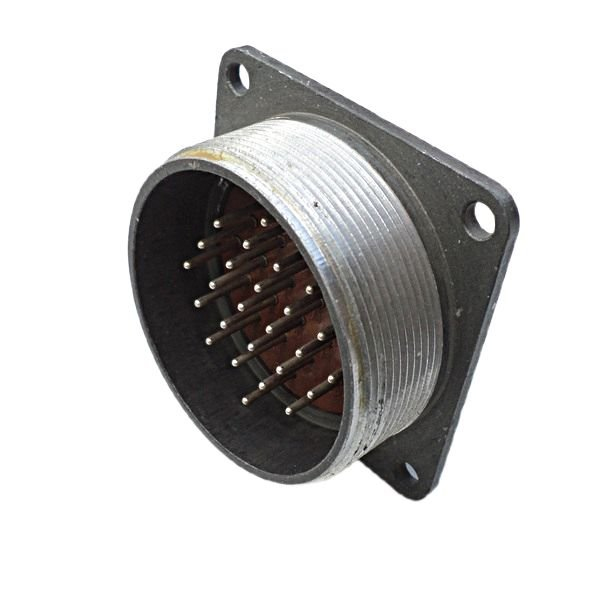

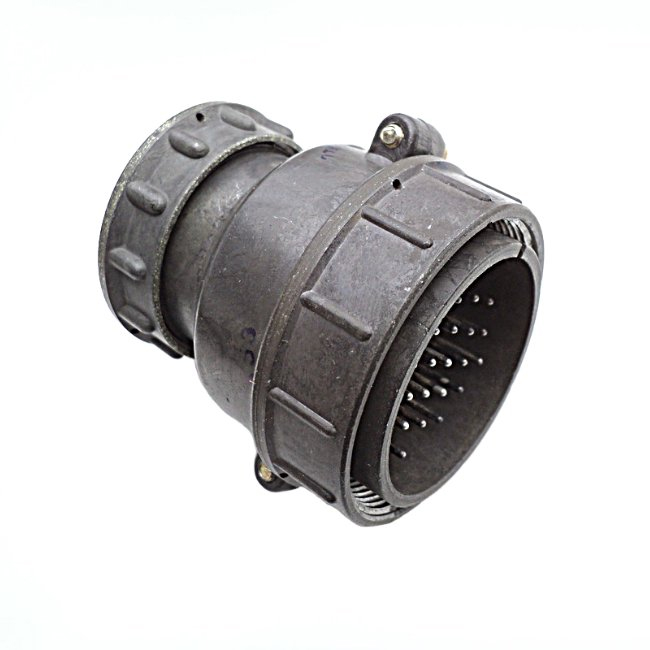

ШРГ48ПК26ЭШ2 представляет собой блочную вилку с кожухом, входящую в серию цилиндрических низкочастотных соединителей общего назначения. Изделие предназначено для организации надёжного разъёмного соединения в радиоэлектронной и радиотехнической аппаратуре. Конструкция допускает применение как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги.

Соединитель ориентирован на работу в составе стационарного и подвижного оборудования, где требуется высокая механическая устойчивость и стабильность электрического контакта. Блочное исполнение с кожухом позволяет монтировать вилку на панели, корпуса приборов и распределительные устройства, обеспечивая удобный доступ для сочленения с кабельными розетками.

Технические характеристики

Вилка оснащена 26 штыревыми контактами диаметром 1,5 мм. Контакты изготовлены из латуни, в отдельных вариантах исполнения применяется серебряное покрытие. Электрические параметры изделия:

• Рабочий ток на контакт — до 8 А.
• Рабочее напряжение — до 850 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — 5000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.

Корпус соединителя выполнен из алюминиевого сплава А-22 с кожухом. Изолятор изготовлен из карболита коричневого цвета. Габаритные размеры составляют 60 на 60 на 72,4 мм, длина корпуса — 60 мм. Установочный размер между монтажными отверстиями — 48 мм. Резьба накидной гайки — M52 на 1,5 мм. Конструктивной особенностью является наличие перекрута, то есть поворотного механизма.

Условия эксплуатации и совместимость

Изделие рассчитано на климатическое исполнение УХЛ и сохраняет работоспособность в температурном диапазоне от минус 60 до плюс 60 градусов Цельсия. Допустимая относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Рабочий диапазон атмосферного давления — от 1,33 на 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Па.

Соединитель устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 30 g, выдерживает акустические шумы до 170 дБ, многократные удары с ускорением 35 g длительностью от 1 до 3 мс, однократные удары 500 g длительностью от 0,1 до 2 мс, а также линейную нагрузку до 2000 метров на секунду в квадрате.

Вилка взаимосочленяется с кабельными розетками серий ШР и 2РТТ. Допускается любое положение установки. Изделие соответствует нормам ГЕ0.364.108 ТУ.
