Назначение и область применения

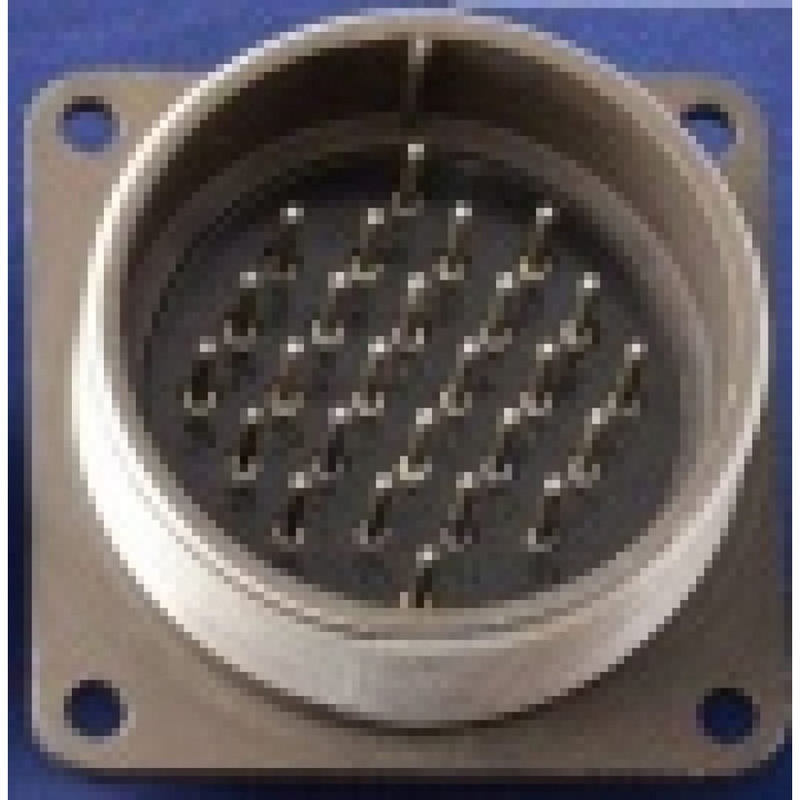

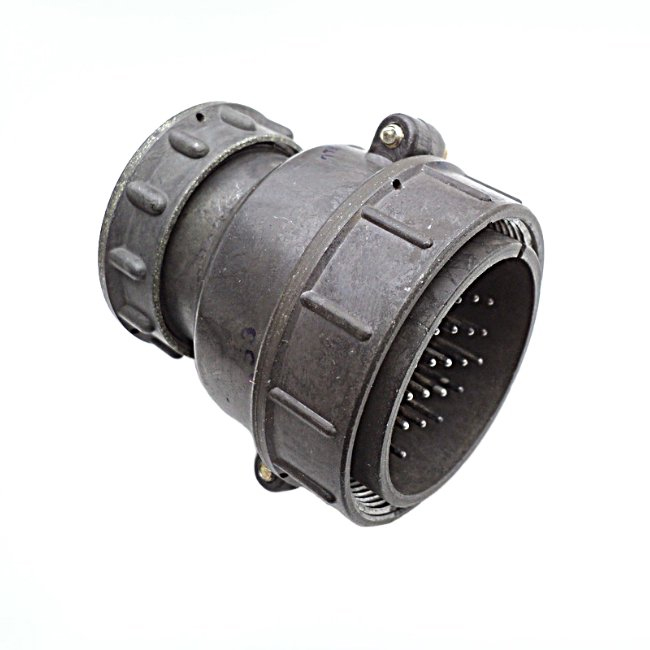

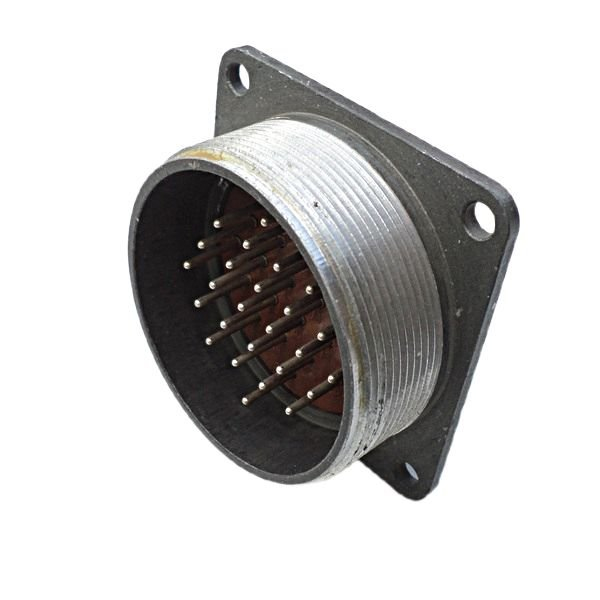

ШРГ48ПК26ЭШ2 представляет собой блочную вилку с кожухом типа «5» из серии герметичных цилиндрических низкочастотных разъемов ШРГ. Изделие предназначено для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Такие вилки блочные с кожухом «5» применяются в промышленных и приборных системах для внутреннего и наружного монтажа, где требуется высокая герметичность и устойчивость к вибрациям. Конструкция предусматривает защиту от пыли и влаги, что позволяет использовать разъем в сложных условиях эксплуатации.

Проходной диаметр корпуса составляет 52 мм, сочленение — резьбовое, обеспечивающее плотный и стабильный контакт при соединении с ответной частью.

Подтверждённые технические особенности

Данная вилка имеет 26 контактов диаметром 1,5 мм. Номинальное напряжение достигает 850 В, а рабочий ток — до 20 А на контакт, при этом общая нагрузка может составлять до 234 А. Корпус выполнен из алюминиевого сплава А-22, вставка — из карболита, покрытие контактов — серебро. Сопротивление контакта не превышает 2,5–5 мОм, что обеспечивает стабильную передачу сигналов и питания.

Климатическое исполнение УХЛ позволяет эксплуатировать разъем при температурах от минус 60 до плюс 60 градусов Цельсия, относительной влажности до 98 процентов и атмосферном давлении от 1,33×10 в минус четвертой степени до 50,6×10 в четвертой степени Па.

Механическая стойкость

• Синусоидальная вибрация от 1 до 5000 Гц с ускорением 300 м/с²
• Акустические шумы до 170 дБ с линейным ускорением 2000 м/с²
• Одиночные удары до 5000 м/с²
• Многократные удары до 350 м/с²
• Ресурс — 500 циклов сочленения и расчленения
• Минимальная наработка — 1000 часов при плюс 80 градусах Цельсия
• Срок хранения — до 15 лет

Конструктивные параметры и эксплуатация

Изделие ШРГ48ПК26ЭШ2 относится к категории ШРГ4. Кожух типа «5» обеспечивает дополнительную защиту контактной группы и облегчает монтаж разъема на панель или корпус оборудования. Резьбовое сочленение гарантирует надежную фиксацию даже в условиях повышенной вибрации и ударных нагрузок.

Благодаря серебряному покрытию контактов достигается низкое переходное сопротивление и высокая коррозионная стойкость, что особенно важно при длительной эксплуатации в промышленных условиях. Алюминиевый сплав А-22 придает корпусу достаточную прочность при относительно небольшой массе, а карболитовая вставка обеспечивает надежную изоляцию контактов друг от друга и от корпуса.

Разъем рассчитан на работу в цепях как переменного, так и постоянного тока. Частотный диапазон до 3 МГц позволяет применять его не только в силовых, но и в сигнальных линиях низкочастотного диапазона, где важна стабильность контакта и защита от внешних воздействий.

Монтаж и совместимость

Блочная конструкция вилки предполагает установку на приборную панель, стенку шкафа или корпус устройства. Проходной диаметр корпуса 52 мм определяет габарит посадочного отверстия при монтаже. Кожух типа «5» обеспечивает герметизацию и защиту от попадания пыли и влаги во внутреннюю полость разъема, что подтверждает пригодность изделия для наружного применения.

Приемка «5» и год выпуска 79, указанные в характеристиках, подтверждают соответствие изделия требованиям технических условий, действовавших на момент производства. Это гарантирует сохранение заявленных электрических и механических параметров при соблюдении условий хранения и эксплуатации.
