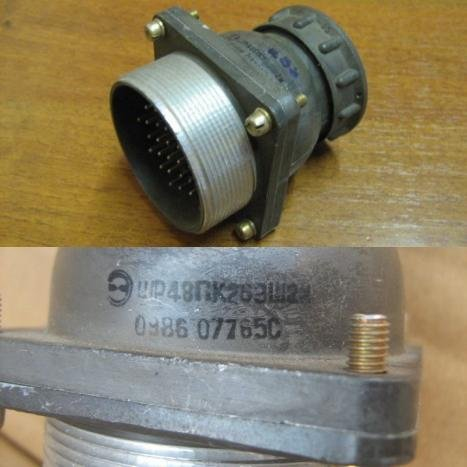

ШРГ48ПК26ЭШ2 — это 26‑контактная герметичная приборная (блочная) вилка из серии ШРГ, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Условное обозначение расшифровывается примерно так:

• «ШРГ» — тип соединителя, цилиндрический низкочастотный герметичный;

• «48» — условный размер корпуса;

• «ПК» — конструктивное исполнение (приборная/блочная часть с учетом корпуса и патрубка);

• «26» — количество контактов;

• «Э» — гайка для экранированного кабеля;

• «Ш2» — тип/сочетание контактов (26 штыревых контактов Ø 1,5 мм).

• Количество контактов — 26 штыревых диаметром 1,5 мм.

• Максимальный рабочий ток на контакт — до 8 А постоянного и переменного тока.

• Максимальное рабочее напряжение — до 850 В постоянного и переменного тока.

• Сопротивление контактов — обычно не более 2,5 мОм на один контакт.

• Корпус выполнен из алюминиевого сплава А‑22 с оксидированным покрытием, изолятор — карболит; контактные материалы — латунь с серебряным покрытием (Ag).

• Сочленение разъема — резьбовое, с шагом накидной гайки около M52×1,5.

• Диапазон рабочих температур — примерно от −60 до +60 °С, при этом изделие рассчитано на изменение температур до порядка −60…+110 °С с учетом перегрева контактов.

• Климатическое исполнение — УХЛ, допускается относительная влажность до 98% при +25 °С.

• Разъем рассчитан на высокие механические нагрузки: вибрация до 30g в диапазоне примерно 1–5000 Гц, одиночные удары до 500g, многократные удары до 35g.

• Герметичный корпус обеспечивает стойкость к воздействию внешней среды и сохраняет работоспособность при атмосферном давлении от порядка 10⁻⁴ до 5·10⁴ Па.

• Тип монтажа — установка на панель, электрический монтаж — пайка; ресурс сочленения‑расчленения — около 500 циклов, минимальная наработка — порядка 1000 часов.
