Назначение

ШРГ48ПК20НШ1 — блочная вилка с кожухом типа «5» из серии герметичных низкочастотных цилиндрических соединителей ШРГ. Изделие предназначено для надёжного соединения электрических цепей в промышленной и радиоэлектронной аппаратуре. Оно применяется при работе с постоянным, переменным и импульсным током частотой до 3 МГц при напряжении до 850 В.

Вилка рассчитана на установку в блоках и используется для объёмного монтажа. Кожух типа «5» обеспечивает защиту неэкранированного кабеля, что расширяет возможности применения соединителя в кабельных сборках.

Электрические параметры

• Число контактов: 20.
• Состав контактов: 14 контактов диаметром 1,5 мм с током до 10 А; 6 контактов диаметром 2,5 мм с током до 25 А.
• Общая токовая нагрузка: до 290 А.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм; не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочее напряжение: до 850 В.
• Частотный диапазон: до 3 МГц.

Конструкция и материалы

Вилка выполнена в блочном приборном исполнении с прямым патрубком. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части. Условный размер корпуса — 48 мм. Габаритные размеры: диаметр около 32 мм, длина 82,8 мм.

• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: никель или серебро.
• Климатическое исполнение: УХЛ.
• Рабочая температура: от -60°C до +60°C; по некоторым данным — до +100°C.

Условия эксплуатации и ресурс

Соединитель сохраняет герметичность и работоспособность в жёстких условиях. Он выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30g. Допустимы одиночные удары с ускорением до 500g. Изделие рассчитано на работу при пониженном давлении до 1,3·10⁻⁴ Па.

• Ресурс: 500 сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Герметичность: обеспечивается конструкцией корпуса и кожуха.

Маркировка и сведения из карточки товара

Артикул изделия — 80310. Категория в каталоге — ШРГ4. Приёмка — «5». В характеристиках указан год 78.

Расшифровка обозначения

• ШРГ — герметичный тип соединителя;
• 48 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 20 — число контактов;
• НШ — никелевое покрытие, сочетание контактов;
• 1 — вариант исполнения.

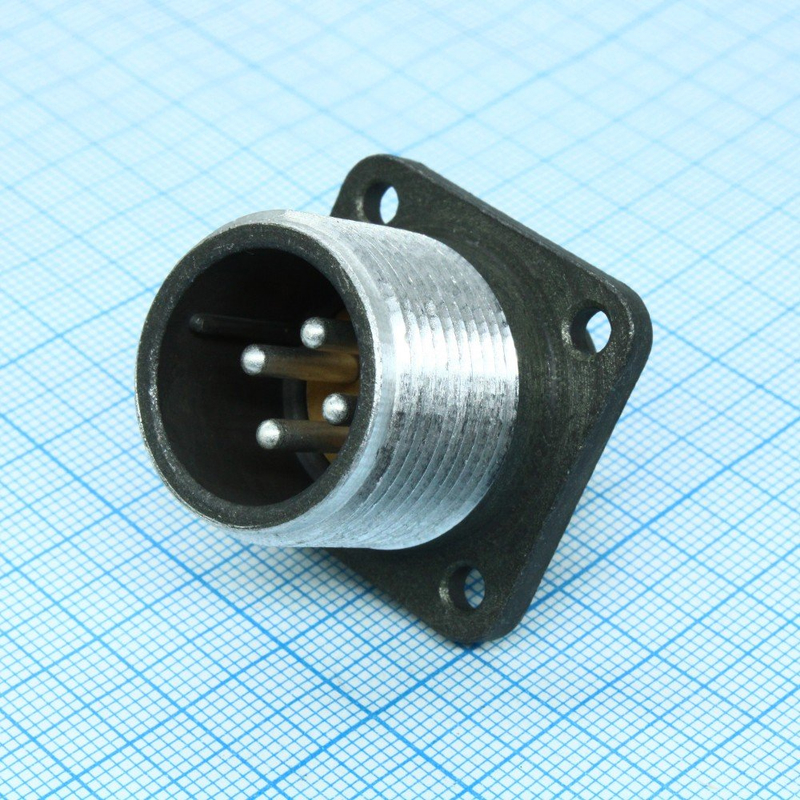

Кожух типа «5» служит для защиты неэкранированного кабеля. Изображение в каталоге иллюстрирует типичную конструкцию вилки серии ШР с указанием габаритов и видов.
