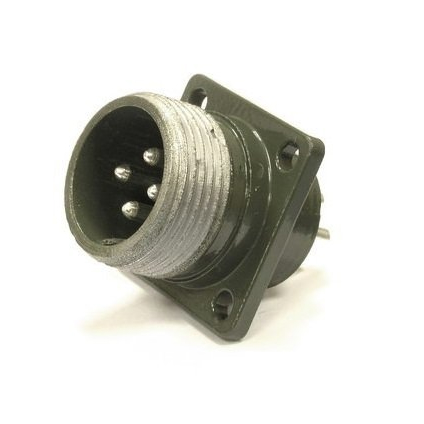

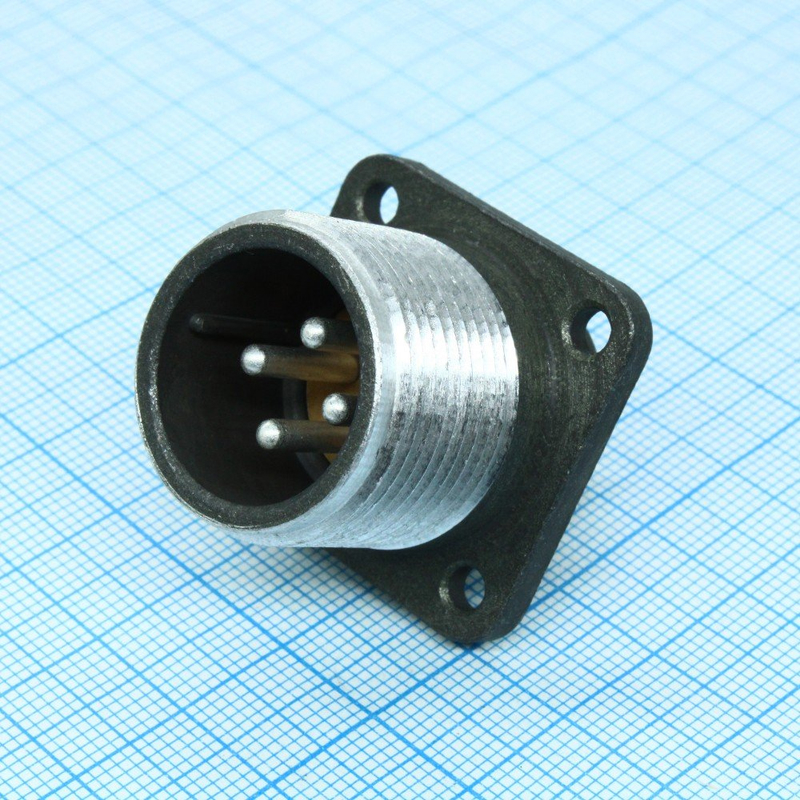

ШРГ48ПК20НШ1 — это цилиндрический герметичный соединитель типа «ШР‑Г» , выполненный в виде вилки блочной конструкции с кожухом под номером «5» (кожух «5» соответствует стандартному исполнению для блочной части серии ШР/ШРГ). Он предназначен для быстроразъемного соединения электрических цепей в стационарных и подвижных установках, в том числе в условиях повышенной вибрации и ударных нагрузок.

Основные характеристики

• Количество контактов : 20 (как правило, 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).

• Токовая нагрузка :

  • отдельный контакт Ø 1,5 мм — до 10 А,

  • отдельный контакт Ø 2,5 мм — до 25 А,

  • суммарная нагрузка на соединитель — до ~290 А.

• Рабочее напряжение : до 850 В (амплитудное значение напряжения цепи), что позволяет использовать разъем в цепях постоянного и переменного тока низкой частоты.

• Сопротивление контакта : не более 2,5 мОм для контактов Ø 1,5 мм и 1 мОм для Ø 2,5 мм.

• Сопротивление изоляции : в нормальных условиях не менее 5000 МОм .

Условия эксплуатации и надежность

• Температурный диапазон : от –60 °C до +60 °C (климатическое исполнение УХЛ).

• Минимальная наработка : порядка 1000 часов работы при нормальных условиях.

• Число сочленений–расчленений : не менее 500 коммутаций без потери основных электрических и механических характеристик.

• Вибрация и удары : разъем рассчитан на значительные механические нагрузки (синусоидальная вибрация, многократные удары с ускорениями порядка десятков g).

Конструкция и применение

• Тип соединителя : цилиндрический, герметичный , с резьбовым сочленением (гофрированная или классическая гайка), обеспечивающий надежную фиксацию и защиту от пыли и влаги.

• «Кожух» 5 : указывает на блочное исполнение вилки, предназначенное для монтажа в корпус или панель, с возможностью фиксации одним или двумя крепежными элементами.

• Сфера применения : радиоэлектронная, телекоммуникационная и промышленная аппаратура, системы электропитания, измерительные и контрольно‑измерительные устройства, где требуется высокая надежность соединения при вибрации и в широком диапазоне температур.
