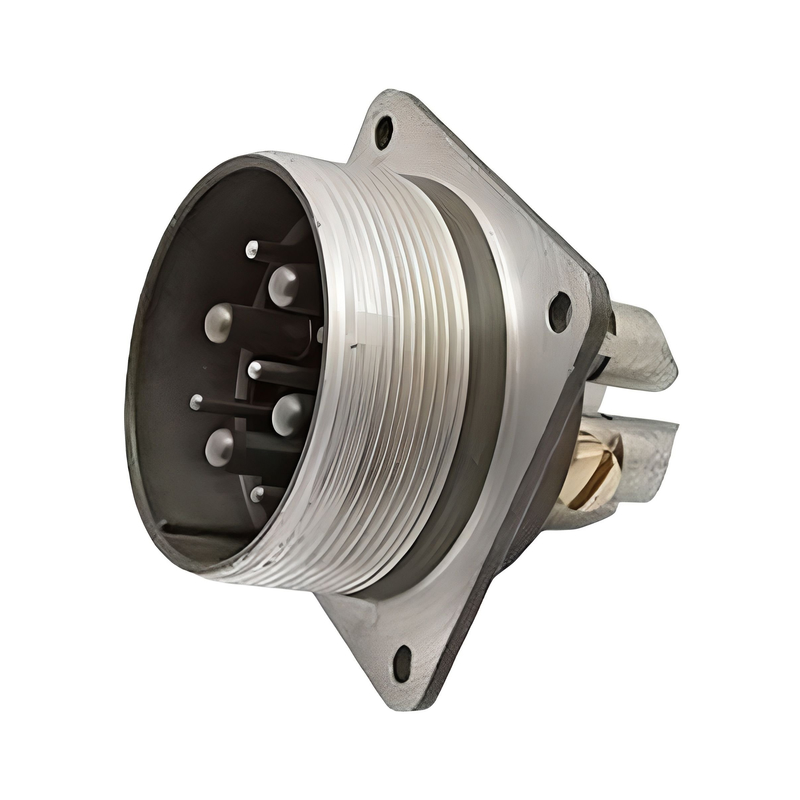

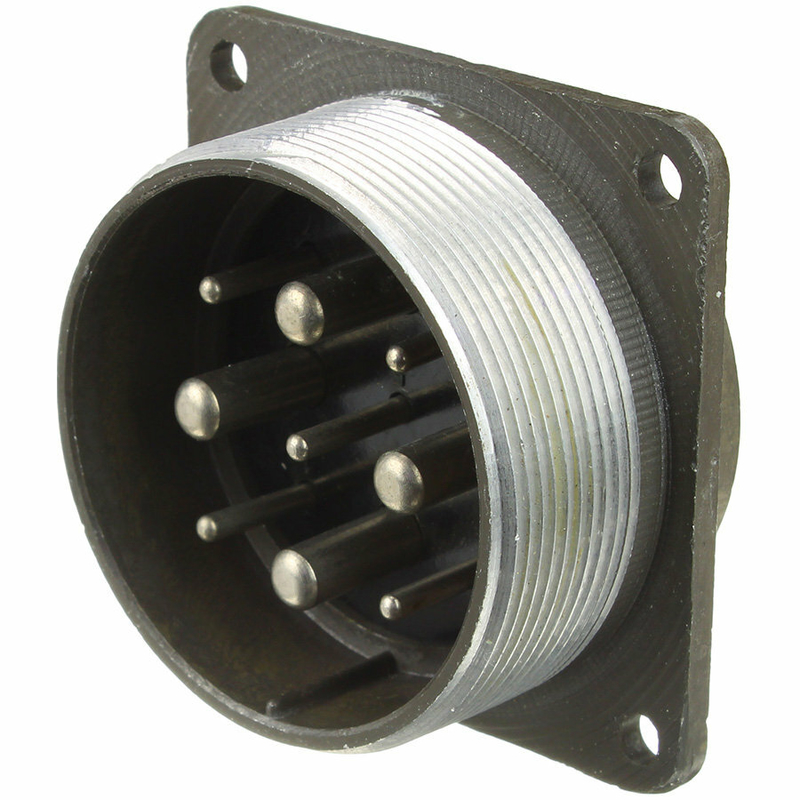

ШРГ48П9ЭШ7: герметичная приборная вилка для силовых и сигнальных цепей

ШРГ48П9ЭШ7 — цилиндрический низкочастотный электрический соединитель серии ШРГ, выполненный в виде приборной вилки. Разъём предназначен для надёжного разъёмного соединения цепей постоянного и переменного тока в аппаратуре, где важны высокая нагрузочная способность, герметичность контакта и стойкость к механическим воздействиям.

Назначение разъёма ШРГ48П9ЭШ7

Вилка ШРГ48П9ЭШ7 применяется в радиоэлектронной, промышленной, энергетической и специальной аппаратуре. Конструкция ориентирована на использование в цепях с напряжением до 850 В и позволяет передавать как управляющие, так и силовые сигналы через единый многоконтактный интерфейс.

Разъём относится к приборному исполнению: он устанавливается на корпусе или панели оборудования и не имеет патрубка для ввода кабеля. Сопрягаемая часть подбирается с учётом схемы соединения, вида кабеля и конструктивного исполнения системы.

Основные области применения ШРГ48П9ЭШ7:

• Электрошкафы, пульты и приборные панели.

• Системы автоматики, контроля и управления.

• Промышленное электрооборудование.

• Испытательные стенды и измерительные комплексы.

• Радиотехническая аппаратура.

• Оборудование с повышенными требованиями к механической прочности и герметичности соединения.

Контактная группа и электрические параметры

Маркировка 48П9ЭШ7 указывает на размер корпуса, тип контактов и конфигурацию контактной группы. Разъём оснащён девятью штыревыми контактами двух типоразмеров:

Сочетание малых и крупных контактов делает ШРГ48П9ЭШ7 удобным для комбинированных цепей. Например, четыре мощных контакта могут использоваться для питания исполнительного механизма, а пять контактов меньшего диаметра — для передачи сигналов управления, обратной связи, блокировки или контроля состояния оборудования.

Конструктивные особенности

Разъём ШРГ48П9ЭШ7 имеет цилиндрический корпус и резьбовое сочленение. Такой способ фиксации предотвращает случайное разъединение при вибрациях, ударах и перемещении подключённого оборудования. Поляризация корпуса выполнена одношпоночной, поэтому исключается неправильная ориентация вилки при соединении с ответной частью.

Контакты изготовлены из латуни и имеют серебряное покрытие. Серебрение способствует снижению переходного сопротивления, повышает стабильность электрического контакта и улучшает работу соединителя при значительных токовых нагрузках.

К важным конструктивным характеристикам относятся:

• Герметичное исполнение.

• Штыревые круглые контакты.

• Извлекаемые контакты, упрощающие обслуживание и ремонт.

• Резьбовая фиксация соединяемых частей.

• Одношпоночная поляризация.

• Монтаж проводников методом пайки.

• Приборное исполнение без патрубка.

• Ориентировочные габариты корпуса — до 68,4 × 60 × 60 мм.

• Резьба накидной гайки — М52 × 1,5.

Надёжность в эксплуатации

ШРГ48П9ЭШ7 рассчитан на многократное подключение и отключение. Нормируемое количество циклов сочленения и расчленения составляет до 500. Минимальная наработка — 1000 часов, а срок сохраняемости указывается до 15 лет при соблюдении условий хранения.

Для герметичного соединителя также важен показатель утечки воздуха: при перепаде давления до $\mathrm{9,8}\times {10}^4$ 9 , 8 × 1 0 4 Па скорость утечки не должна превышать 2 л/ч. Это свойство особенно востребовано в аппаратуре, работающей в условиях запылённости, влажности, вибраций и иных неблагоприятных внешних факторов.

На что обратить внимание при применении

При проектировании или ремонте оборудования с разъёмом ШРГ48П9ЭШ7 следует проверить несколько ключевых параметров:

• Соответствие ответной части по серии, размеру корпуса, типу контактов и поляризации.

• Назначение каждого из 9 контактов согласно электрической схеме оборудования.

• Допустимый ток для контактов разного диаметра: 25 А для Ø 2,5 мм и 100 А для Ø 5,5 мм.

• Качество пайки и отсутствие перегрева контактов при монтаже.

• Целостность изолятора, шпоночного паза, резьбы и серебряного покрытия контактной группы.

• Необходимость защиты соединения от прямого попадания воды и загрязнений при наружной установке.

ШРГ48П9ЭШ7 — это специализированная 9-контактная приборная вилка, рассчитанная на коммутацию значительных токов при одновременной передаче вспомогательных сигналов. Благодаря герметичному исполнению, резьбовой фиксации, комбинированной контактной группе и серебрённым контактам разъём подходит для ответственных электротехнических систем, где требуется стабильное и механически прочное соединение.
