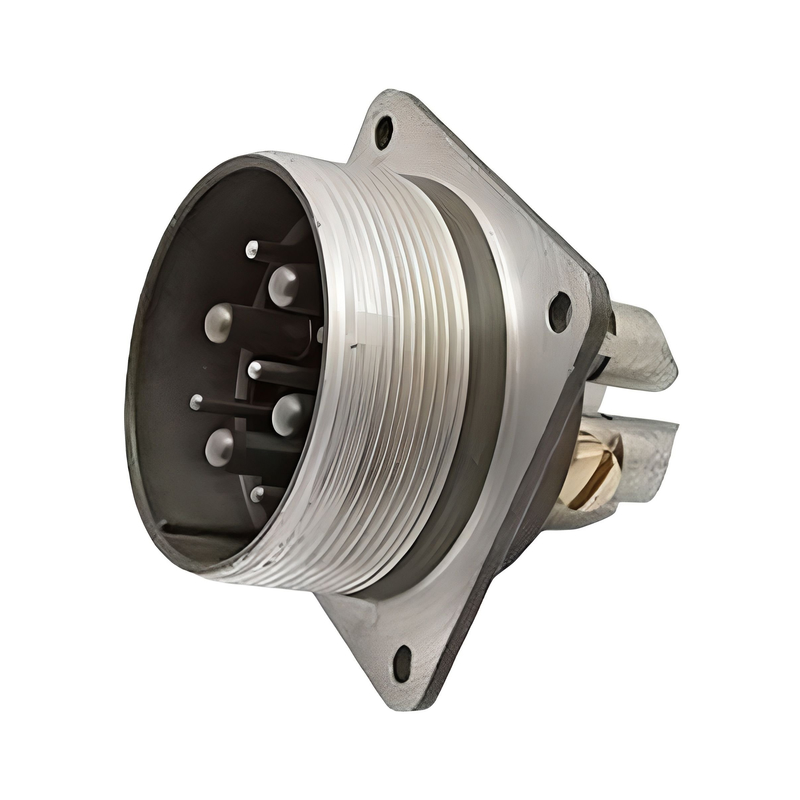

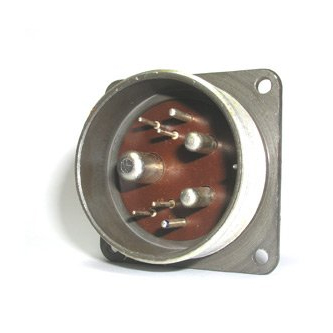

Соединители ШРГ48П9ЭШ1 представляют собой вилки блочные, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Эти вилки имеют герметичный корпус и используются в сочетании с соответствующими кабельными частями.

Технические характеристики

• Тип соединителя : ШРГ — тип соединителя.

• Условный размер корпуса : 48.

• Конструктивное исполнение : П — без патрубка.

• Количество контактов : 9.

• Вид гайки патрубка : Э — для экранированного кабеля (хотя в некоторых описаниях указано, что это может отсутствовать).

• Вид контактов : Ш — вилка.

• Сочетание контактов : 1.

Технические параметры :

• Рабочий ток на контактах :

  • Диаметр 1,5 мм — не более 10 А.

  • Диаметр 2,5 мм — не более 25 А.

  • Диаметр 5,5 мм — не более 100 А.

  • Диаметр 9 мм — не более 200 А.

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).

• Покрытие контактов : серебро.

• Сопротивление на контактах :

  • Диаметр 1,5 мм — 2,5 мОм.

  • Диаметр 2,5 мм — 1 мОм.

  • Диаметр 5,5 мм — 0,3 мОм.

  • Диаметр 9 мм — 0,15 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Сочленение : резьбовое.

• Метод монтажа : пайка.

• Кол
