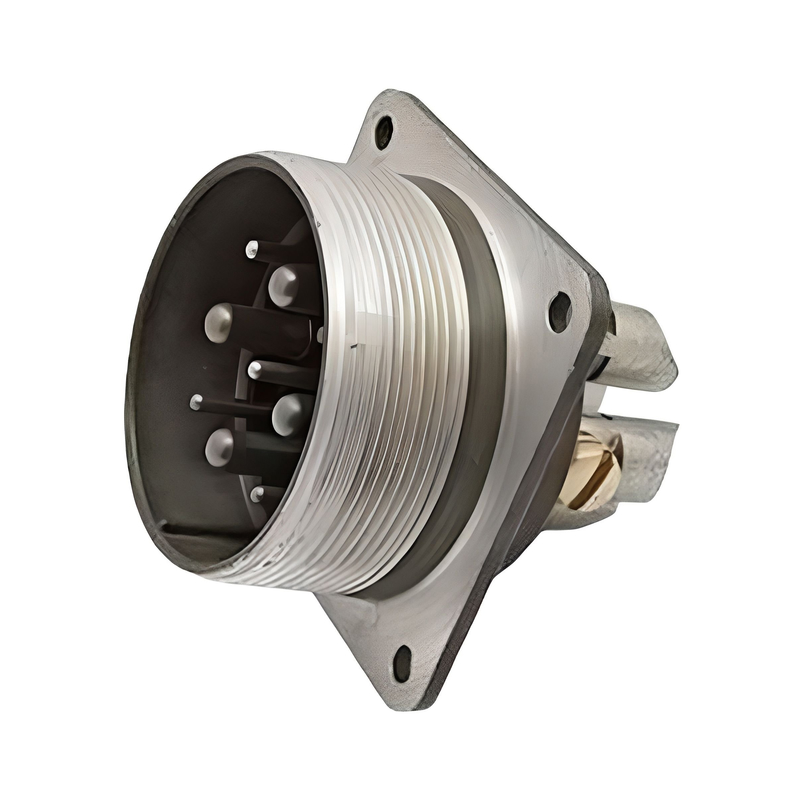

ШРГ48П7ЭШ2 — это вилка блочная (приборная) из цилиндрической серии соединителей ШРГ, предназначенная для низкочастотных цепей в радиоэлектронной и контрольно‑измерительной аппаратуре.

Основное назначение

Соединитель применяется как низкочастотный цилиндрический разъём общего назначения, в том числе для внутреннего и (частично) наружного монтажа при дополнительной защите от пыли и влаги. Корпус герметичный, сочленение — резьбовое, что обеспечивает надёжное соединение и защиту от случайного разъединения.

Контакты и электрические параметры

• Количество контактов — 7 шт., сочетание разных диаметров: 1,5 мм, 3,5 мм, 5,5 мм.

• Рабочий ток: для контактов Ø 1,5 мм — до 10 А, для Ø 3,5 мм — до 50 А, для Ø 5,5 мм контакт рассчитан уже на более высокие токовые нагрузки по ряду источников.

• Материал и покрытие контактов — медь с серебряным покрытием (часто указывается «серебро–никель»), что снижает переходное сопротивление и улучшает коррозионную стойкость.

• Сопротивление контакта: не более 2,5 мОм для Ø 1,5 мм, 0,75 мОм для Ø 3,5 мм и порядка 0,3 мОм для Ø 5,5 мм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что характерно для данной серии.

Механические и эксплуатационные особенности

• Габаритные размеры корпуса — под условный размер 48 (48 мм по диаметру), типоразмер ШРГ, конструкция блочная часть без кожуха.

• Соединители рассчитаны на не менее 500 циклов сопряжения–разъединения и имеют минимальную наработку порядка 1000 часов.

• ШРГ48П7ЭШ2 выдерживает значительные внешние воздействия: синусоидальная вибрация до 5000 Гц при ускорении до 300 м/с², одиночные удары до 5000 м/с² и многократные до 350 м/с².

• Климатическое исполнение — УХЛ, срок сохраняемости — не менее 15 лет.

Монтаж и применение

Вилка ШРГ48П7ЭШ2 устанавливается, как правило, по методу пайки, а корпус закрепляется резьбовым присоединением к корпусу аппаратуры или блока. Такие соединители типично используются в радио‑ и электронной аппаратуре, включая измерительные приборы, промышленные системы управления и блочные устройства, где требуется надёжное низкочастотное соединение с высокой механической стойкостью.
