Назначение и область применения

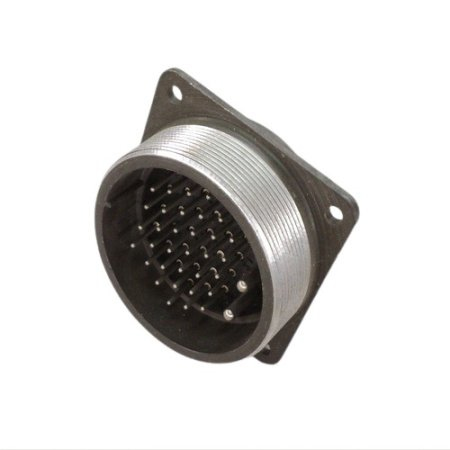

ШРГ48П2ЭШ9 — блочная вилка приборная из серии герметичных соединителей ШРГ. Изделие предназначено для создания надёжного электрического соединения в промышленных системах и применяется при монтаже с экранированными или неэкранированными кабелями. Допускается использование во внутренних и наружных условиях при обеспечении защиты от пыли и влаги. Соединитель соответствует климатическому исполнению УХЛ и ориентирован на применение в авиационной, электронной и тяжёлой машиностроительной отраслях. Артикул изделия — 80315, категория — ШРГ4.

Технические характеристики

Основные электрические и механические параметры блочной вилки ШРГ48П2ЭШ9:

• количество контактов — 2 круглых штыревых извлекаемых контакта диаметром 9 мм;
• поляризация корпуса — одношпоночная;
• максимальная токовая нагрузка — до 400 А;
• амплитудное напряжение цепи — 850 В;
• сопротивление изоляции — не менее 5000 МОм;
• метод сочленения — резьбовой, шаг накидной гайки M52×1,5 мм;
• механический монтаж — на панель, расстояние между отверстиями 48 мм, диаметр отверстия 4,5 мм;
• электрический монтаж — пайка;
• герметичность — скорость утечки воздуха при перепаде давления до 9,8·104 Па не более 2 литров в час;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов.

Условия эксплуатации

Изделие рассчитано на работу при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Относительная влажность может достигать 98 процентов при температуре плюс 25 градусов Цельсия. Допустимый диапазон атмосферного давления — от 1,33·10-4 Па до 50,6·104 Па.

Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g. Конструкция устойчива к одиночным механическим ударам с ускорением 500 g и многократным ударам с ускорением 35 g. Изделие сохраняет работоспособность при линейных нагрузках до 2000 метров на секунду в квадрате.

Конструкция, материалы и монтаж

Материал изолятора — карболит коричневого цвета. Габаритные размеры вилки составляют 60×60×68,4 мм. Материал контактов — серебро или никель. По конструкции это типичный промышленный цилиндрический разъём серии ШР и ШРГ с резьбовым соединением, предназначенный для установки на панель. Приёмка изделия — «5». В учётных данных указан год 79–83. Производитель в каталоге не указан.
