Назначение и область применения

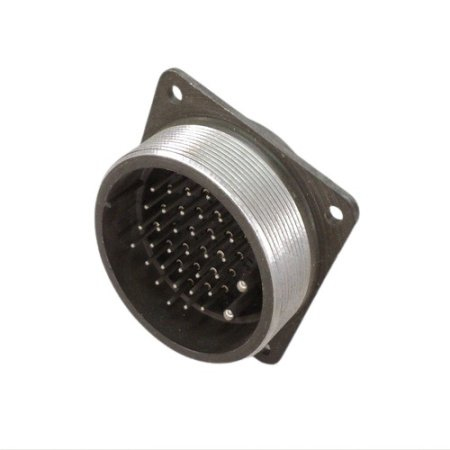

ШРГ48П2ЭШ9 ВИЛКИ БЛОЧНЫЕ «5» — блочная вилка приборной части серии цилиндрических низкочастотных соединителей ШРГ. Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка применяется как соединитель общего назначения при работе с экранированными и неэкранированными кабелями во внутренних и наружных условиях при обеспечении защиты от пыли и влаги.

Соединитель рассчитан на цепи постоянного и переменного тока частотой до 3 МГц, в том числе для аппаратуры с повышенными требованиями к вибрационной и ударной стойкости. В карточке товара указаны артикул 80314, категория ШРГ4, приемка «5» и год 2014.

Электрические параметры

• Число контактов: 2
• Диаметр контактов: 9 мм
• Форма контактов: штыревая, круглая, контакты извлекаемые
• Максимальный рабочий ток на один контакт: до 200 А
• Общая токовая нагрузка: до 400 А
• Напряжение цепи: до 850 В
• Сопротивление контакта: не более 0,15 мОм
• Сопротивление изоляции: не менее 5000 МОм

Конструкция и монтаж

Корпус вилки выполнен из карболита коричневого цвета и имеет герметичное исполнение. Поляризация — одношпоночная. Фиксация — резьбовая с шагом накидной гайки M52 × 1,5 мм. Монтаж осуществляется на панель методом пайки.

• Материал корпуса: карболит коричневого цвета
• Герметичность: герметичное исполнение
• Поляризация: одношпоночная
• Фиксация: резьбовая накидная гайка, шаг M52 × 1,5 мм
• Способ монтажа: на панель пайкой
• Установочное расстояние между отверстиями: 48 мм
• Диаметр установочных отверстий: 4,5 мм
• Габаритные размеры: 60 × 60 × 68,4 мм

Условия эксплуатации и механическая стойкость

Климатические параметры

Изделие рассчитано на климатическое исполнение УХЛ. Рабочий диапазон температур — от минус 60 до плюс 60 °C. Относительная влажность воздуха — до 98 процентов при температуре плюс 25 °C. Допустимое атмосферное давление — от 1,33 × 10-4 до 50,6 × 104 Па.

Механические воздействия

Вилка выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (30 g). Ударная стойкость при одиночном ударе — до 5000 м/с², при многократном ударе — до 350 м/с². Устойчивость к акустическим шумам — до 170 дБ. Ресурс соединителя составляет 500 сочленений-расчленений, наработка — 1000 часов.
