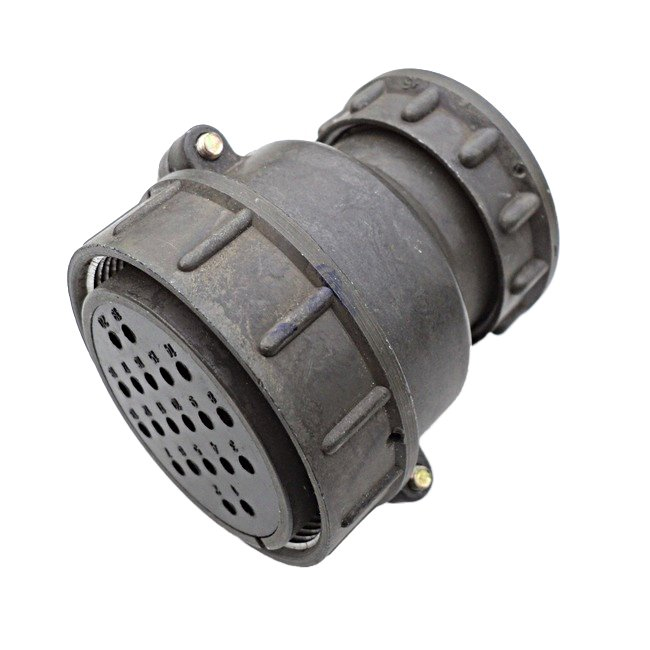

Соединители ШРГ48П2ЭШ9 представляют собой приборные (блочные) вилки, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они служат в качестве общепромышленного соединителя для объединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Основные характеристики

• Тип соединителя : Герметичный, климатическое исполнение УХЛ.

• Условный размер корпуса : 48.

• Количество контактов : 2.

• Материал контактов : Серебро.

• Метод монтажа : Пайка.

• Сочленение : Резьбовое.

• Покрытие контактов : Серебро.

• Максимальный рабочий ток : Не более 200 А на контакт, общая токовая нагрузка до 400 А.

• Максимальное рабочее напряжение : Не более 850 В.

• Сопротивление контактов : Не более 0,15 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации

• Температура окружающей среды : От -60°C до +60°C.

• Смена температур : От -60°C до +110°C с учетом перегрева контактов.

• Атмосферное пониженное давление : 1,3·10^-4 Па (10^-6 мм рт. ст.).

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с^2.

• Механический удар : Одиночный — 5000 м/с^2, многократный — 350 м/с^2.

Применение

Соединители ШРГ48П2ЭШ9 используются для внутреннего и наружного применения при защите от пыли и воды. Они подходят для работы в
