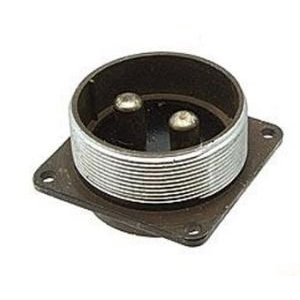

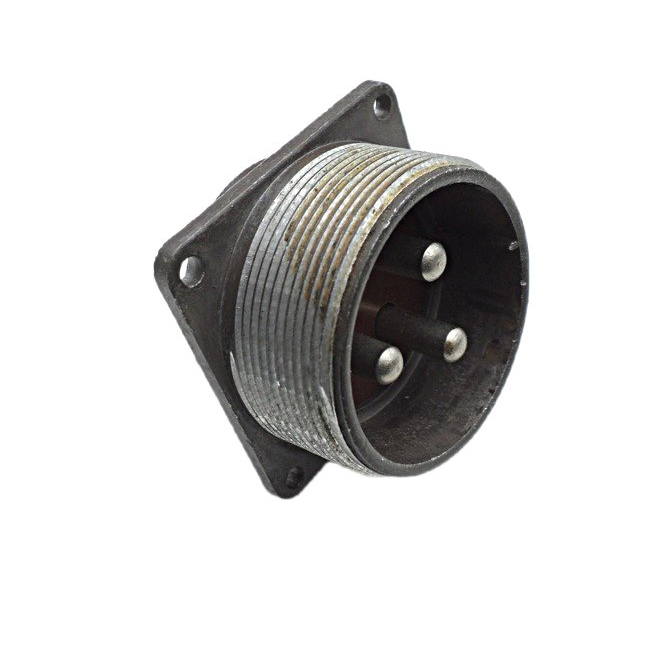

ШРГ48П2ЭШ9 — это приборная вилка, используемая в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Она подходит для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного тока (с частотой до 3 МГц) при напряжении до 850 В.

Соединители ШРГ состоят из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШРГ изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

Расшифровка обозначения

• ШРГ – тип соединителя

• 48 – условный размер корпуса

• П – конструктивное исполнение приборной части; П – без патрубка

• 2 – количество контактов

• Э – для экранированного кабеля

• Ш – вилка

• 9 – сочетание контактов

Характеристики

• Рабочий ток: не более 200 А

• Максимальное рабочее напряжение постоянного тока: не более 850 В

• Диаметр контактов: 9 мм

• Покрытие контактов: серебро

• Сопротивление контактов: 0,15 мОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Количество сочленений-расчленений: 500

• Минимальная наработка: 1000 ч

• Срок сохраняемости: не менее 15 лет

• Тип корпуса: герметичный

• Монтаж: пайка

• Габаритные размеры: не более 68,4?60?60 мм

Условия эксплуатации :

• Температура окружающего воздуха: от -60°С до +60°С

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с?

• Ускорение механического удара одиночного действия: 5000 м/с?

• Ускорение механического удара многократного действия: 350 м/с?

• Ускорение линейной нагрузки: 2000 м/с?
