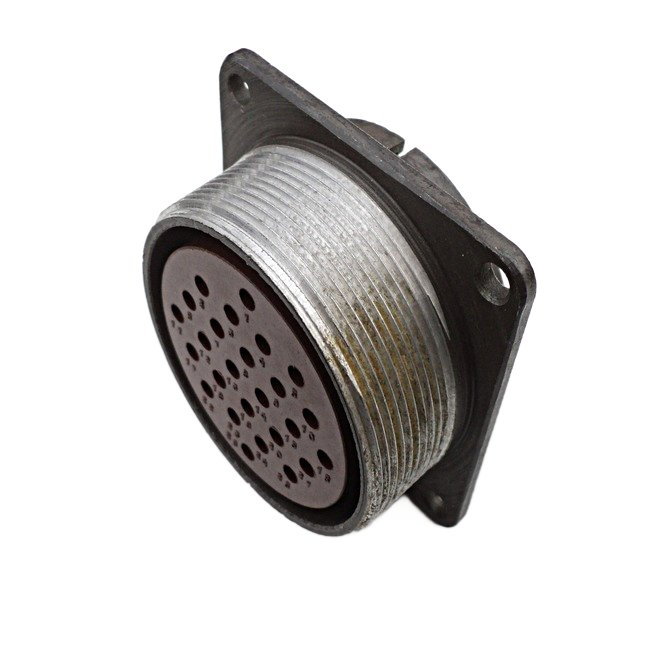

ШРГ48П2ЭШ9: герметичная приборная вилка для силовых цепей

ШРГ48П2ЭШ9 — цилиндрический низкочастотный электрический соединитель серии ШРГ, выполненный в виде приборной (блочной) вилки. Изделие рассчитано на надёжное резьбовое соединение силовых цепей, где требуются высокая токовая нагрузка, герметичность и устойчивость к механическим и климатическим воздействиям.

Назначение разъёма ШРГ48П2ЭШ9

Вилка ШРГ48П2ЭШ9 применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре в качестве стационарно устанавливаемой приборной части разъёмного соединения. Она предназначена для объёмного монтажа и электрического соединения цепей постоянного и переменного тока частотой до 3 МГц.

Конструкция ориентирована на эксплуатацию в оборудовании, где важны:

• передача значительного тока через компактное штепсельное соединение;

• надёжная фиксация при вибрации и ударах;

• защита соединительной части от внешних воздействий;

• многократное подключение и отключение сопрягаемой кабельной розетки;

• однозначность положения контактов при сочленении.

Расшифровка маркировки

Обозначение ШРГ48П2ЭШ9 отражает основные конструктивные признаки соединителя:

В этой модификации используется два мощных круглых штыревых контакта диаметром 9 мм. Корпус имеет одношпоночную поляризацию, исключающую неправильное взаимное положение частей при соединении.

Основные характеристики

ШРГ48П2ЭШ9 относится к разъёмам для цепей с высокой токовой нагрузкой. Ключевые параметры исполнения включают:

Серебряное покрытие контактной группы способствует снижению переходного сопротивления и повышает стабильность электрического контакта при длительной работе. Для контактов диаметром 9 мм предельное сопротивление 0,15 мОм особенно важно: при токе 200 А потери мощности на одном контактном переходе составляют порядка $P=I^{2}R={200}^2\times \mathrm{0,00015}=6$ P = I 2 R = 20 0 2 × 0 , 00015 = 6 Вт.

Конструкция и условия эксплуатации

Разъём ШРГ48П2ЭШ9 выполнен в герметичном приборном исполнении без патрубка. Монтажная часть рассчитана на установку в корпус, панель или приборную конструкцию, а подключение проводников выполняется объёмным монтажом пайкой. Резьбовая фиксация обеспечивает устойчивое соединение сопрягаемых частей и помогает предотвратить самопроизвольное разъединение при вибрации.

Для соединителей этой модификации заявлены следующие эксплуатационные возможности:

• климатическое исполнение УХЛ;

• рабочая температура от −60 до +60 °C;

• синусоидальная вибрация в диапазоне 1–5000 Гц;

• вибрационные ускорения до 300 м/с²;

• стойкость к одиночным механическим ударам до 5000 м/с²;

• работа при пониженном атмосферном давлении;

• герметичное исполнение соединительной части.

Практическое значение

ШРГ48П2ЭШ9 целесообразно рассматривать для стационарных интерфейсов между прибором и кабельной частью системы, когда требуется передавать большие токи через разъёмное соединение. Типичные задачи — силовое питание оборудования, соединение модулей аппаратуры, цепи управления с повышенной нагрузкой и специализированные радиоэлектронные комплексы.

При подборе ответной части следует проверить не только совпадение серии и типоразмера 48, но и сочетание контактов «2ЭШ9», тип сопрягаемой части, распайку, требования к герметичности и условия эксплуатации. Использование разъёмов с несовместимым сочетанием контактов или другой поляризацией может привести к невозможности корректного сочленения.
