Назначение и конструктивное исполнение

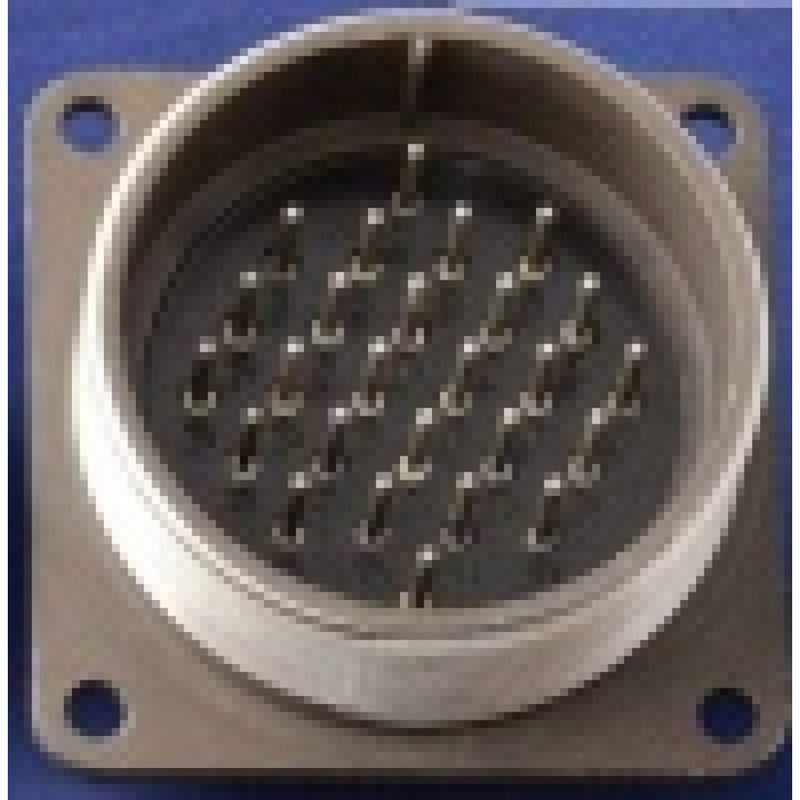

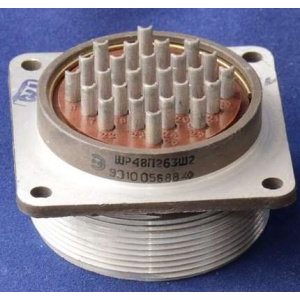

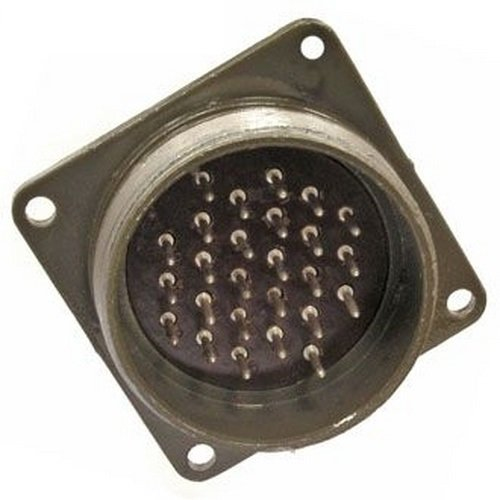

ШРГ48П26ЭШ2 — это блочная вилка приборного типа из серии цилиндрических низкочастотных соединителей ШРГ. Изделие предназначено для надежного электрического соединения в промышленных системах, где требуется разъемное сочленение цепей с защитой от механических и климатических воздействий. Корпус условного размера 48 выполнен из алюминиевого сплава А-22, контактная группа насчитывает 26 штыревых контактов диаметром 1,5 мм из латуни. Вилка имеет квадратный фланец для монтажа и резьбовую муфту, что обеспечивает фиксацию в любом положении установки.

Изделие соответствует стандартам ГЕ0.364.108 ТУ или аналогичным. Вид приемки — «5», в обозначении также указываются ВП, ПЗ. В характеристиках товара зафиксированы приемка «5» и год 92. Артикул изделия — 80319. Соединитель может маркироваться как изделие с перекрутом.

Электрические параметры

• Количество контактов: 26 штыревых.
• Диаметр контактов: 1,5 мм.
• Материал контактов: латунь.
• Рабочий ток на контакт: до 8 А.
• Максимальное напряжение: 850 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические характеристики

Вилка рассчитана на эксплуатацию в широком диапазоне внешних условий. Рабочая температура составляет от минус 60 до плюс 60 °С. Климатическое исполнение — УХЛ. Допустимая относительная влажность достигает 98 процентов при температуре плюс 25 °С. Изделие подходит для работы в широком диапазоне атмосферного давления.

Механическая стойкость подтверждается следующими параметрами:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g);
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате (500 g);
• многократные механические удары с ускорением до 350 метров на секунду в квадрате (35 g);
• ресурс сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов.

Монтаж и совместимость

Габаритные размеры вилки составляют 60 на 60 на 72,4 мм. Расстояние между монтажными отверстиями — 48 мм, диаметр установочного отверстия — 4,5 мм. Квадратный фланец позволяет закрепить соединитель на панели или корпусе оборудования. Сочленение выполняется с кабельными розетками ШР или 2РТТ.

Блочная вилка подходит для промышленных систем, где требуется компактное и стойкое разъемное соединение с высокой повторяемостью циклов коммутации. Конструкция допускает установку в любом положении, что упрощает компоновку внутри приборов и шкафов.
