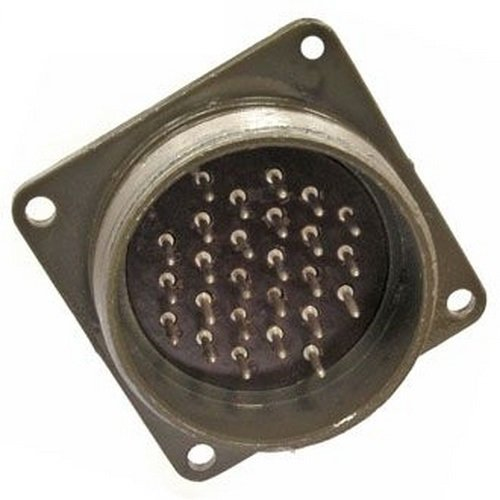

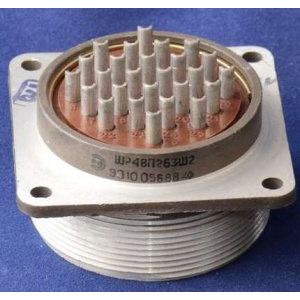

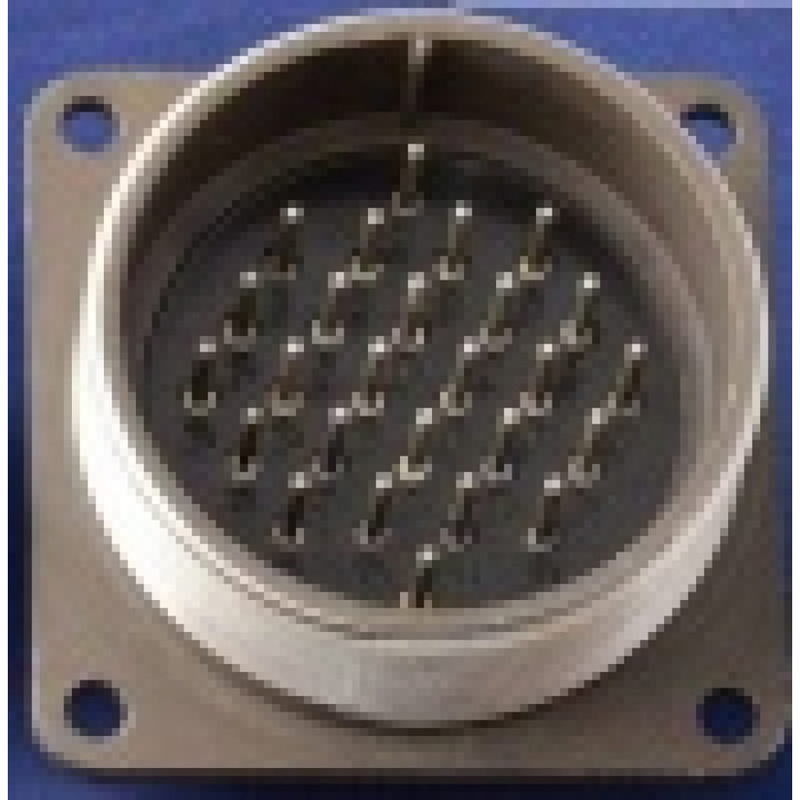

ШРГ48П26ЭШ2 — это блочная приборная вилка серии ШРГ, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока. Она негерметичная, с 26 контактами диаметром 1,5 мм, и имеет проходной диаметр 52 мм без патрубка для экранированного кабеля.

Основные характеристики

Соединитель рассчитан на амплитудное напряжение до 850 В и выдерживает до 500 циклов сочленения-расчленения. Минимальная наработка — 1000 часов, сопротивление контакта — не более 5 мОм. Климатическое исполнение — УХЛ, условный размер корпуса — 48.

Механическая стойкость

Вилка устойчива к синусоидальной вибрации с диапазоном частот 1–5000 Гц и ускорением 300 м/с² (30 g). Она выдерживает механический удар: одиночного действия — 5000 м/с² (500 g), многократного — 350 м/с².

Применение

Такие вилки типа «5» (блочные приборные) используются в промышленных системах для объемного монтажа с резьбовым сочленением, где требуется работа на частотах до 3 МГц. Корпус блочный с монтажной фланцевой частью для установки в приборы.
