Назначение и область применения

ШРГ48П26ЭШ2 — это блочная (приборная) вилка из серии низкочастотных цилиндрических разъёмов ШР. Изделие предназначено для разъединяемых соединений в электрических цепях постоянного и переменного тока. Соединитель относится к нормальным габаритам и имеет резьбовое сочленение, что обеспечивает надёжную фиксацию ответных частей в сочленённом положении.

Основная область применения разъёма — приборные и измерительные устройства, а также бортовая аппаратура. Вилка блочного исполнения рассчитана на монтаж внутри корпусов приборов и на печатных платах, где требуется компактное и устойчивое к внешним воздействиям разъёмное соединение.

Электрические параметры

• Количество контактов: 26 шт.
• Диаметр контактов: 1,5 мм.
• Рабочий ток: до 8 А на контакт.
• Максимальное напряжение постоянного тока: до 850 В.
• Частота переменного тока: до 3 МГц.

Указанные значения определяют допустимые режимы эксплуатации в цепях постоянного и переменного тока. Соединитель обеспечивает низкое сопротивление контактов и стабильную передачу электрических сигналов в пределах заявленных параметров.

Надёжность и механическая стойкость

Разъём рассчитан на многократное использование. Количество циклов сочленения и расчленения составляет порядка 500 циклов. Минимальная наработка без отказа — не менее 1000 часов.

Вибрационные и ударные воздействия

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, допустимое ускорение до 300 м/с² (около 30 g).
• Одиночные механические удары: ускорение до 5000 м/с² (около 500 g).
• Многократные механические удары: ускорение до 350 м/с².

Такие параметры позволяют применять соединитель в аппаратуре, подверженной вибрациям и механическим нагрузкам, включая бортовые и промышленные системы.

Конструкция и исполнение

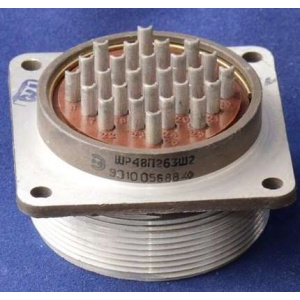

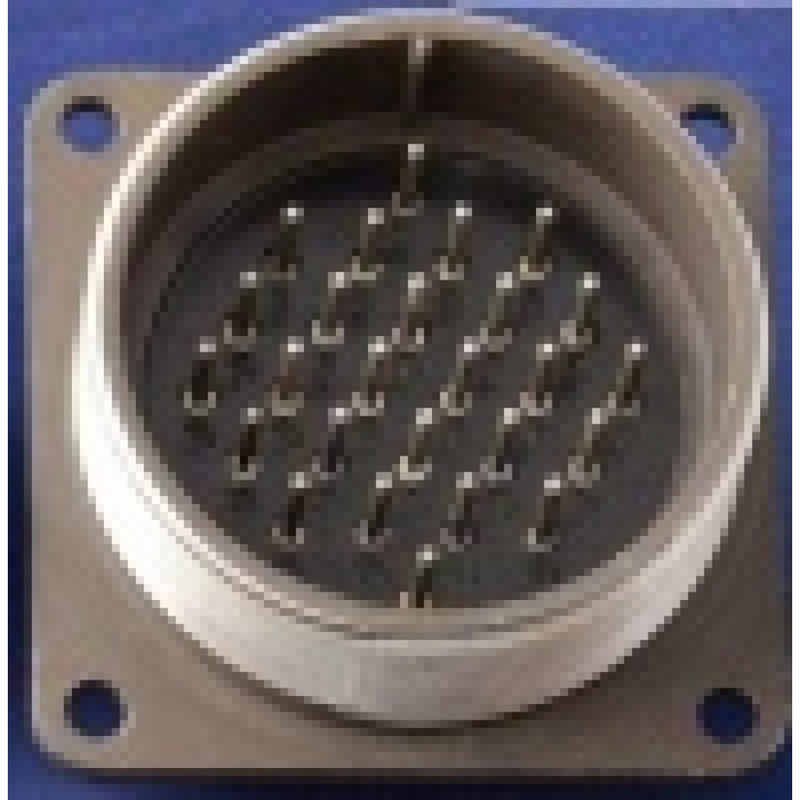

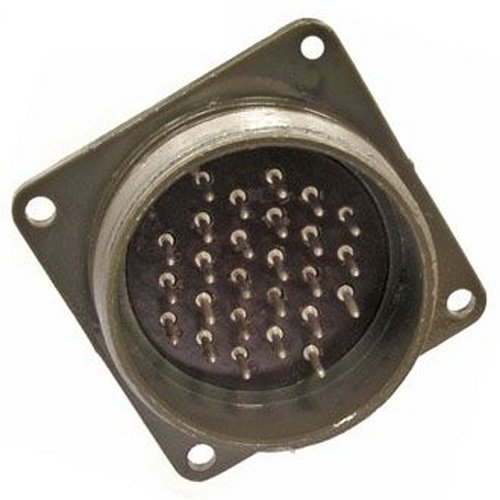

Тип соединителя — вилка блочная (приборная). Изделие обычно используется в паре с ответной розеткой ШРГ48М26ЭШ2. Цилиндрический корпус имеет резьбовой фланец или крепёжную площадку, что обеспечивает надёжную фиксацию на печатной плате или в корпусе устройства.

Климатическое исполнение, как правило, УХЛ, что допускает применение разъёма в промышленных и приборных системах умеренного и холодного климата.

Идентификация

• Артикул: 80317.
• Категория: ШРГ4.
• Приемка: «5».
• Год: 89.

В идентификационных характеристиках указаны категория ШРГ4, приемка «5» и год 89.
