Назначение и область применения

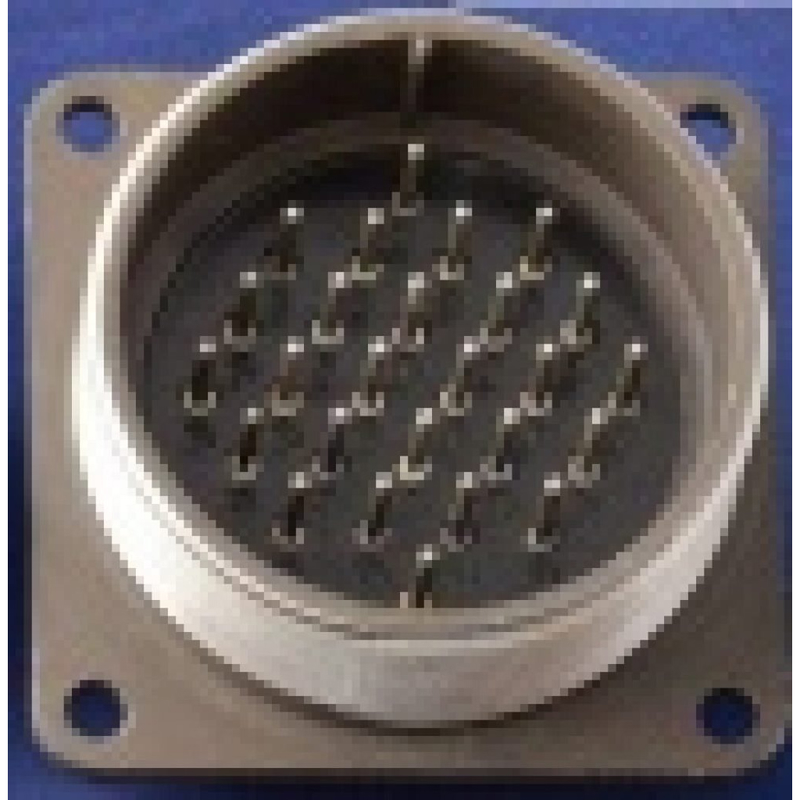

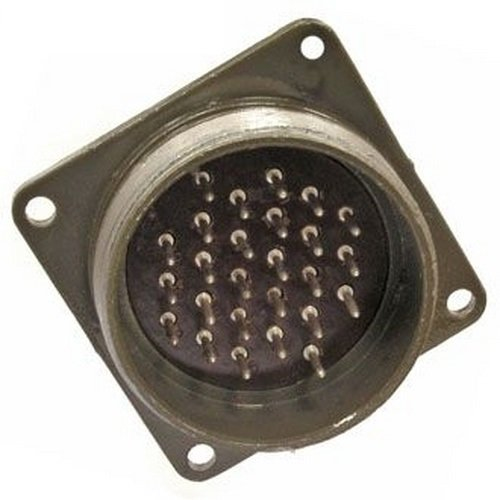

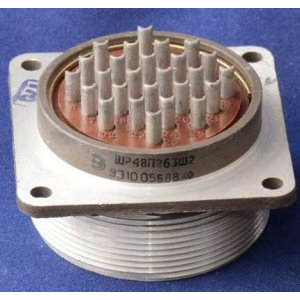

ШРГ48П26ЭШ2 представляет собой блочную вилку из серии унифицированных цилиндрических низкочастотных разъёмов ШРГ. Изделие предназначено для приборного применения в электрических цепях постоянного и переменного тока с частотой примерно до 3 МГц.

Разъём используется как блочная приборная вилка в радиоэлектронных и электротехнических устройствах, в том числе при монтаже на панели и в составе блоков, где требуется надёжное сочленение с ответными гнёздами этого же ряда. Конструкция рассчитана на эксплуатацию при повышенных электрических и механических нагрузках, включая условия вибрации и ударных воздействий.

Типоразмер корпуса — 48, соединение резьбовое. Схема расположения контактов имеет обозначение «5». Артикул изделия — 80316, категория — ШРГ4.

Электрические параметры

• Количество контактов: 26.
• Диаметр контактов: 1,5 мм.
• Максимальное рабочее напряжение: до 850 В амплитудного значения в цепи постоянного или переменного тока.
• Рабочий ток: примерно до 8 А на каждый контакт в зависимости от условий охлаждения и нагрузки.
• Сопротивление контакта: не более нескольких миллиом, типично около 5 мОм на контакт.

Указанные значения являются типовыми для разъёмов данного ряда и могут применяться при предварительном расчёте режимов работы оборудования.

Механические и климатические характеристики

Корпус разъёма блочного приборного типа, габарит 48. Сочленение с ответной частью осуществляется резьбовым соединением, что обеспечивает фиксацию и защиту контактов от самопроизвольного расчленения.

Устойчивость к внешним механическим воздействиям

• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.
• Допустимое ускорение при вибрации: до 300 м/с², что составляет около 30 g.
• Устойчивость к многократным механическим ударам: до 350 м/с².
• Устойчивость к одиночным механическим ударам: до 5000 м/с².

Ресурс и надёжность соединения

Разъём допускает не менее 500 циклов сочленений и расчленений. Минимальная наработка контактов составляет порядка 1000 часов непрерывной работы при соответствующем режиме нагрузки.

Благодаря резьбовой фиксации и контактам диаметром 1,5 мм соединение сохраняет стабильное переходное сопротивление в пределах типовых значений для серии ШРГ/ШР48.

Учётные данные

• Артикул: 80316.
• Категория: ШРГ4.
• Приёмка: «5».
• Год: 87.

Производитель в исходных данных не указан.
