Назначение соединителя ШРГ48П26ЭШ2

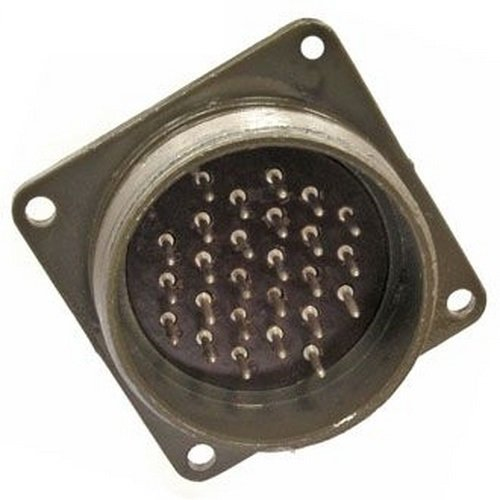

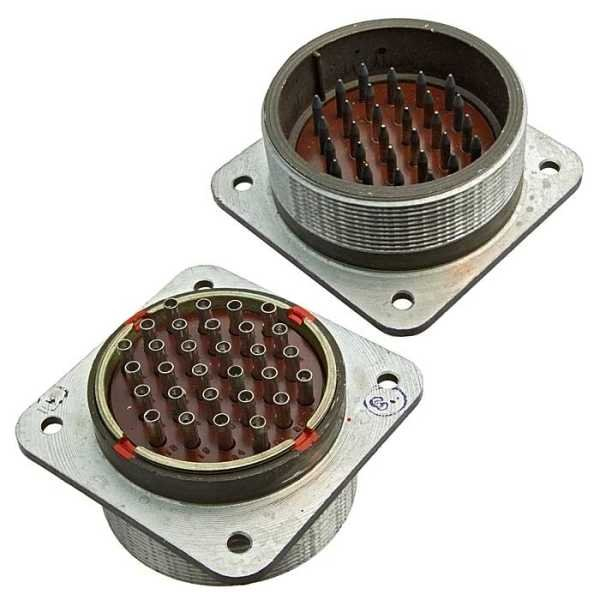

ШРГ48П26ЭШ2 — герметичная приборная вилка (штекер) из серии отечественных цилиндрических соединителей ШР/ШРГ. Изделие предназначено для надёжного соединения электрических цепей в промышленной и военной технике. Применяется там, где требуется устойчивость к вибрациям, перепадам температур и повышенные требования к герметичности.

Вилка относится к категории ШРГ4 и поставляется в блочном исполнении. Исполнение приборной части — вилка без патрубка. Приёмка «5», год выпуска — 1993.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме отечественных цилиндрических соединителей и несёт следующую информацию:

• ШРГ — тип соединителя: штекерный разъём герметичный.
• 48 — условный размер корпуса, диаметр разъёма около 48 мм.
• П — конструктивное исполнение приборной части: вилка без патрубка.
• 26 — количество контактов в разъёме.
• Э — вариант исполнения для экранированного кабеля либо с уплотнением, в зависимости от источника.
• Ш2 — тип ключевого положения вставки, то есть положение штырей относительно корпуса.

Основные характеристики

Вилка ШРГ48П26ЭШ2 имеет 26 контактов диаметром 1,5 мм с серебряным или серебросодержащим покрытием. Такое покрытие обеспечивает низкое переходное сопротивление — не более примерно 2,5 мОм на контакт.

Максимальный рабочий ток на один контакт обычно не превышает 8 А. Общая токовая нагрузка на разъём может достигать порядка 200–230 А при напряжении до 850 В постоянного или переменного тока.

Условия эксплуатации и конструкция

Разъём рассчитан на работу в широком диапазоне температур: примерно от минус 60 °С до плюс 60 °С, с возможным перегревом контактов до более высоких температур. Изделие устойчиво к вибрациям и ударам, выдерживает синусоидальную вибрацию до 300 м/с² и ударные нагрузки до 5000 м/с² одиночного действия.

Корпус выполнен герметичным, с резьбовым сочленением. Количество допустимых циклов сочленения–расчленения обычно составляет около 500 раз, а срок сохраняемости — не менее 15 лет. Соединитель применяется при нормальном и пониженном атмосферном давлении, что позволяет использовать его в авиационной, ракетной и другой специальной технике.

Области применения

ШРГ48П26ЭШ2 используют как вилку приборную без патрубка в электрических схемах питания и передачи сигналов. Основные направления применения:

1. Авиация и ракетостроение — бортовые цепи, где важна герметичность и стойкость к вибрациям.
2. Радиоэлектроника — соединение блоков и модулей при повышенных требованиях к надёжности контакта.
3. Промышленное оборудование — силовые и сигнальные линии в условиях пыли, влаги и перепадов температур.
4. Специальная техника — работа при пониженном атмосферном давлении и ударных нагрузках.

Ключевые преимущества изделия для перечисленных отраслей — герметичный резьбовой корпус, устойчивость к синусоидальной вибрации и одиночным ударам, широкий температурный диапазон и длительный срок сохраняемости. Совокупность этих свойств делает вилку пригодной для ответственных соединений, где недопустимы отказы из-за вибраций, пыли и влаги.
