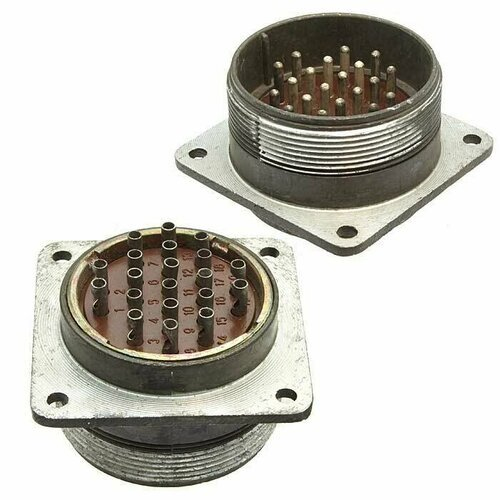

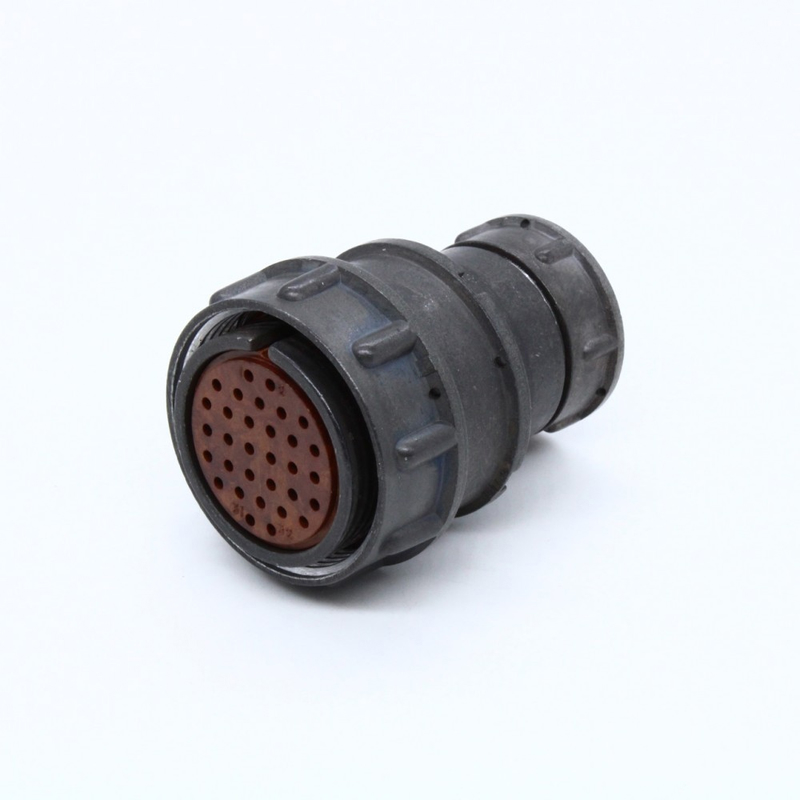

ШРГ48П20ЭШ1 — это блочная (приборная) вилка из серии герметичных штепсельных разъёмов ШРГ, разработанных для ответственных радио‑ и электронных устройств, в том числе для военной и специальной техники. Она предназначена для соединения с соответствующей розеткой (гнездом) в составе комплекта ШРГ и используется как встраиваемая вилка на приборной части.

Назначение и область применения

Соединитель ШРГ48П20ЭШ1 рассчитан для внутренней и наружной установки при условии дополнительной защиты от пыли и влаги, по климатическому исполнению УХЛ. Применяется в системах электропитания, контроля, управления и связи в условиях повышенной вибрации, перепадов температур и герметизации.

Контакты и электрические параметры

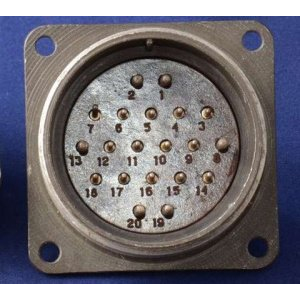

Вилка имеет 20 контактов‑штырей: 14 диаметром 1,5 мм и 6 диаметром 2,5 мм.

• номинальный ток одиночного контакта: до 10 А для диаметра 1,5 мм и до 25 А для 2,5 мм;

• сопротивление контакта не более 2,5 мОм для 1,5 мм и 1 мОм для 2,5 мм;

• сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.
  Максимальное рабочее напряжение постоянного тока — до 850 В.

Механические и герметичные характеристики

Корпус вилки герметичный, с резьбовым сочленением и одношпоночной поляризацией корпусов, что исключает неправильную коммутацию. Количество допустимых сочленений‑расчленений — не менее 500 циклов. Разъём рассчитан на работу в условиях синусоидальной вибрации (1–5000 Гц, ускорение до 300 м/с²) и ударных нагрузок до 5000 м/с² (одиночный удар).

Конструкция и монтаж

Вилка относится к приборной части без патрубка (сокращение «П» в обозначении), но может выполняться с прямым патрубком (исполнение ПК). Буква «Э» означает тип гайки патрубка для использования с экранированным кабелем. Монтаж осуществляется пайкой проводов непосредственно на контактные выводы; контакты могут иметь серебряное или никелевое покрытие.

Климатика, надёжность и срок службы

Разъём рассчитан на работу в условиях УХЛ и выдерживает пониженное атмосферное давление до примерно Па. Минимальная наработка составляет 1000 часов, а срок сохраняемости — не менее 15 лет. Габаритные размеры корпуса вилки не превышают примерно 68,4×60×60 мм, что делает её компактной для монтажа в ограниченных пространствах.
