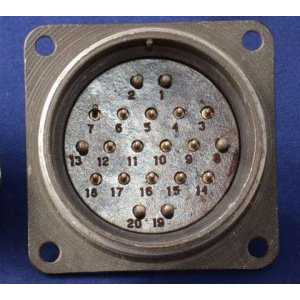

ШРГ48П20ЭШ1 — это приборная вилка низкочастотного соединителя, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она служит соединителем общего назначения и может применяться как в электрических цепях постоянного, так и переменного тока с частотой до 3 МГц.

Технические характеристики

• Рабочий ток :
  • Для контактов диаметром 1,5 мм — до 10 А.
  • Для контактов диаметром 2,5 мм — до 25 А.
• Максимальное рабочее напряжение : до 850 В (постоянного тока).
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество контактов : 20.
• Покрытие контактов : серебро.

Конструкция и эксплуатация

• Тип соединителя : резьбовое сочленение.
• Метод монтажа : пайка.
• Герметичность : вилка герметична и может выдерживать перепады давления до 9,8?10^4 Па (1 кгс/см?) с максимальной скоростью утечки воздуха не более 2 л/ч.
• Габаритные размеры : не более 68,4?60?60 мм.

Условия эксплуатации

• Температурный диапазон : от -60° С до +60° С.
• Смена температур с учетом перегрева контактов : от -60° С до +110° С.

Применение

Соединители ШРГ48П20ЭШ1 подходят для использования как внутри помещений, так и на улице (при условии защиты от пыли и воды). Они рассчитаны на длительный срок службы, минимальная наработка составляет 1000 часов, а срок сохраняемости — не менее 15 лет.
