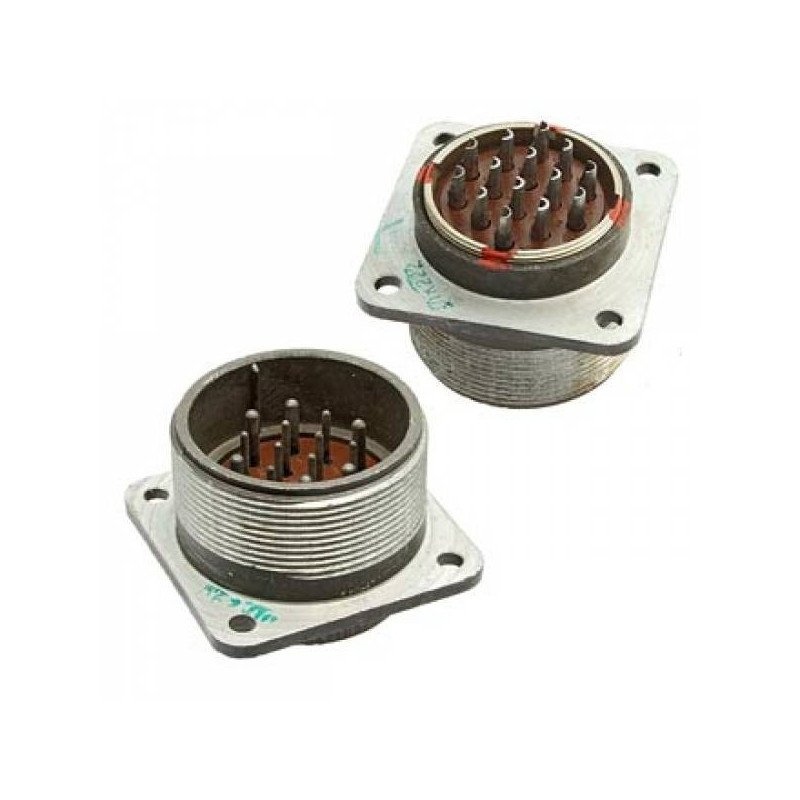

ШРГ40УК14НШ2 — это кабельная розетка из серии герметичных низкочастотных цилиндрических соединителей ШРГ, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она используется как соединитель общего назначения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Рабочий ток — не более 25 А, количество контактов — 14, сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях. Амплитудное значение напряжения цепи достигает 850 В.

Габаритные размеры составляют около 84,4×88×52,5 мм, сочленение — резьбовое, метод монтажа — пайка.

Условия эксплуатации

Температура воздуха от -60°C до +60°C, с учетом перегрева контактов — до +110°C; пониженное давление до 1,3×10^{-4} Па.

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (одиночный — 5000 м/с², многократный — 350 м/с²) и линейную нагрузку до 2000 м/с².

Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и воды).

Надежность

Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — не менее 15 лет.

Расшифровка обозначения

ШРГ — герметичный тип; 40 — условный размер корпуса; УК — кабельное исполнение с угловым патрубком; 14 — число контактов; НШ2 — нормальные габариты, модификация.​
