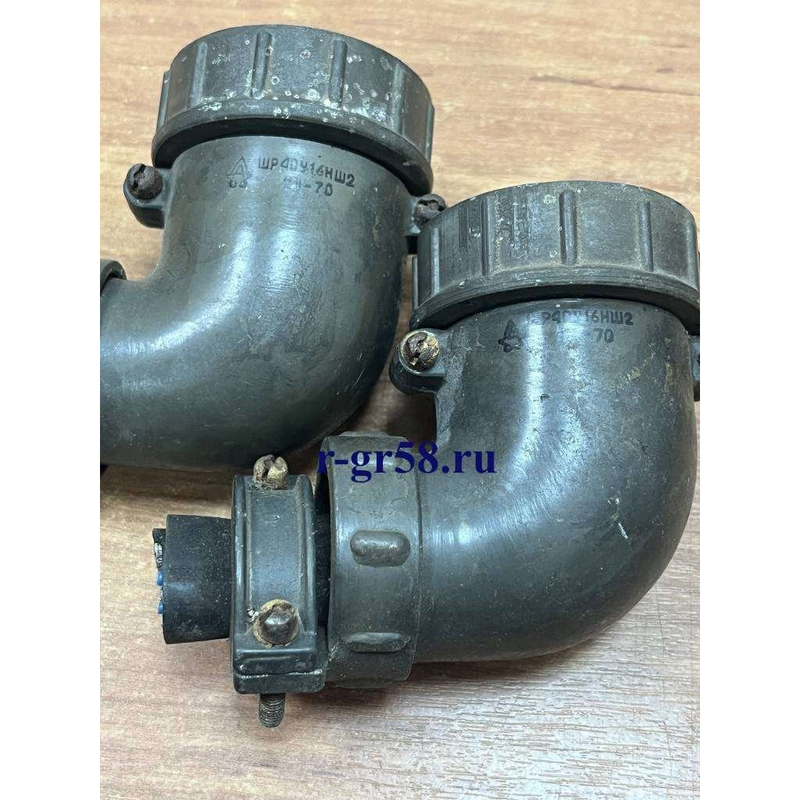

ШР40У16НШ2 — это кабельная розетка низкочастотного цилиндрического соединителя общего назначения, предназначенная для радиоэлектронной и радиотехнической аппаратуры.

Назначение

Она используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также для наружного при защите от пыли, воды, дождя и солнечного излучения.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный).

• 40 — условный размер корпуса.

• У — конструктивное исполнение (для кабельной части с угловым патрубком).

• 16 — количество контактов.

• Н — нормальные габариты.

• Ш — розетка.

• 2 — модификация.

Технические характеристики

Рабочий ток — не более 25 А. Рабочая температура от -60 до +60 °C, сопротивление изоляции — не менее 5000 МОм. Соединитель выдерживает вибрацию до 5000 Гц (ускорение 300 g), механические удары до 5000 m/s² (одиночный) и 350 m/s² (многократный), а также атмосферное давление до 1,3·10⁻⁴ Па.

Надежность

Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.​
