ШРГ40ПК3НШ9

ШРГ40ПК3НШ9 — это приборная вилка цилиндрического электрического соединителя общего назначения из серии ШРГ40, предназначенная для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 3 контакта диаметром 5,5 мм с максимальной токовой нагрузкой 100 А на контакт и 300 А общей. Сопротивление контакта не превышает 0,3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Метод монтажа — пайка, покрытие контактов — серебро или никель.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (смена до +110°C с учетом перегрева контактов) и пониженном давлении до 1,3×10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и до 500 сочленений-расчленений. Климатическое исполнение — УХЛ, негерметичный тип. zapadpribor

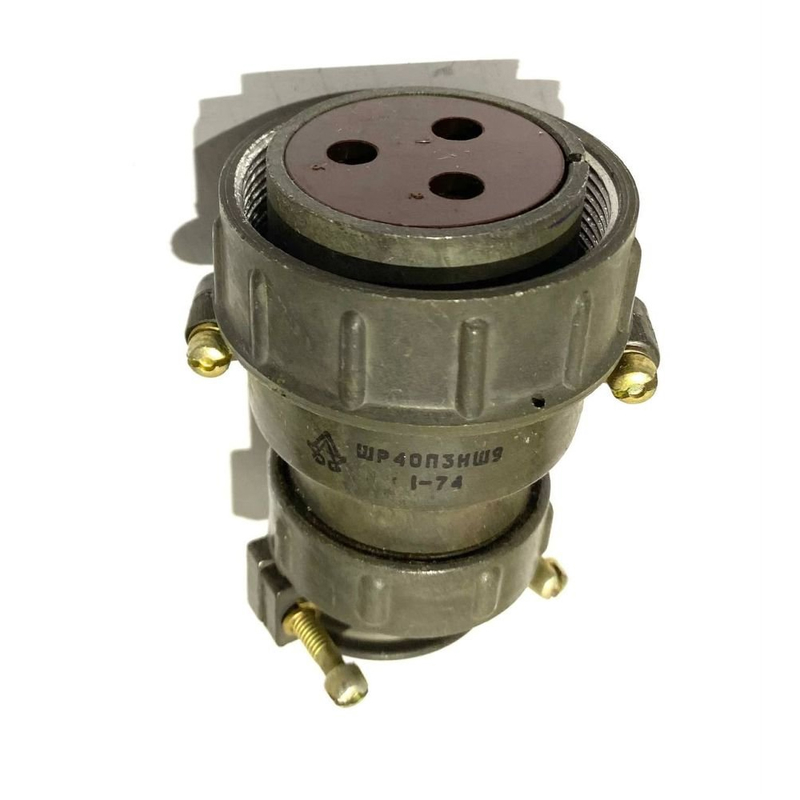

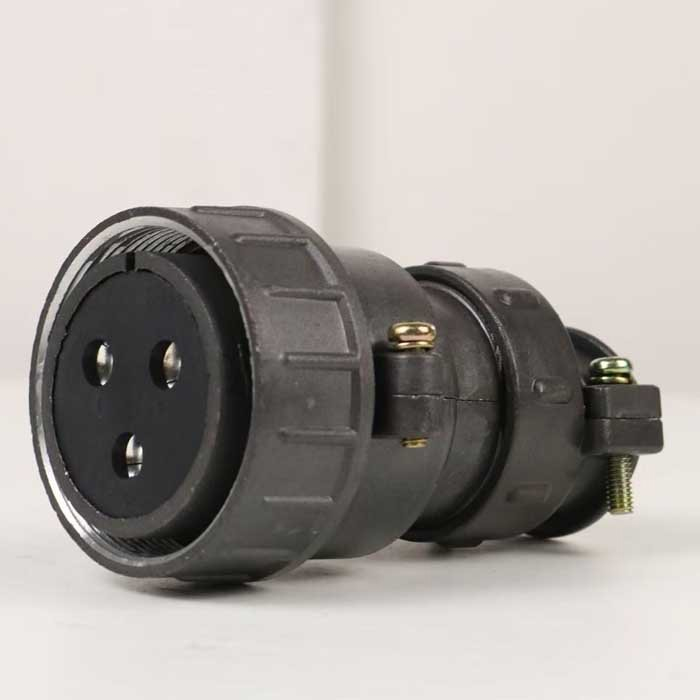

На изображении показана типичная вилка серии с тремя симметричными контактами, что соответствует конструкции ШРГ40ПК3НШ9: прямой патрубок без экранирования (ПК — приборная часть, НШ — неэкранированный кабель, 9 — комбинация контактов).

Расшифровка обозначения

• ШРГ — тип соединителя (вилка/розетка).

• 40 — условный размер корпуса.

• ПК — приборная вилка с прямым патрубком.

• 3 — количество контактов.

• НШ — гайка для неэкранированного кабеля, 9 — конкретная комбинация.
