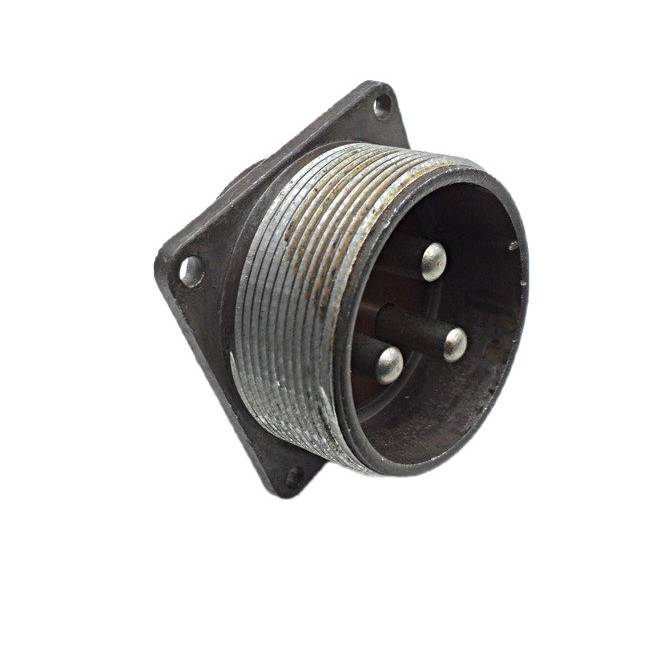

Соединители ШРГ40ПК3ЭШ9 представляют собой блочные вилки, предназначенные для использования в электрических цепях. Они имеют следующие ключевые характеристики:

Технические характеристики

• Рабочий ток : не более 100 А.

• Максимальное рабочее напряжение : до 850 В.

• Диаметр контактов : 5,5 мм.

• Покрытие контактов : серебро.

• Сопротивление контактов : не более 0,3 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

Соединители могут работать в широком диапазоне температур:

• Температура окружающей среды : от -60° С до +60° С.

• Температура перегрева контактов : до +110° С.

Также они устойчивы к механическим воздействиям:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.

• Ускорение механического удара : одиночного действия — до 5000 м/с? и многократного — до 350 м/с?.

Конструкция

Соединители ШРГ40ПК3ЭШ9 имеют резьбовое соединение и герметичный корпус. Метод монтажа — пайка, что обеспечивает надежное соединение проводов с контактами. Габаритные размеры вилки составляют 70,4?52?52 мм.

Эти соединители подходят для внутреннего и наружного применения и соответствуют климатическому исполнению УХЛ, что делает их универсальными
