Назначение соединителя ШРГ40ПК16НШ2

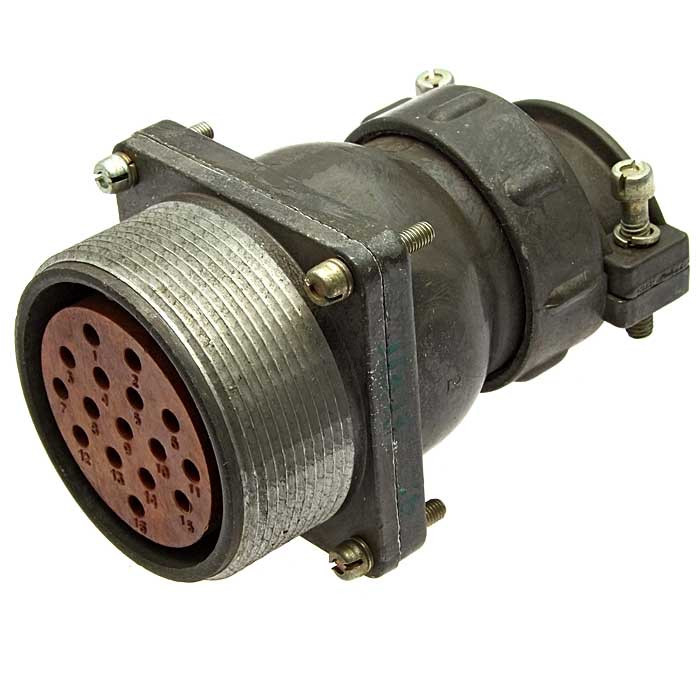

ШРГ40ПК16НШ2 Нур — это блочная вилка из серии низкочастотных цилиндрических соединителей ШРГ, предназначенная для надёжного электрического соединения в промышленных системах. Изделие применяется там, где требуется передача сигнала и питания через разъёмное сочленение с повышенными требованиями к механической стойкости и стабильности контакта. Соединитель востребован в составе HVAC-оборудования и холодильной техники, а также в системах с компрессорами и вакуумными насосами.

Конструкция относится к приборным блочным вилкам с прямым патрубком, что позволяет монтировать её на корпус прибора и подключать неэкранированный кабель объёмным монтажом.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия несёт полную информацию о его исполнении. Ниже приведены значения элементов обозначения.

• ШРГ — тип соединителя, герметичный вариант серии ШР.
• 40 — условный размер корпуса.
• ПК — приборная блочная вилка с прямым патрубком.
• 16 — количество контактов.
• НШ — негерметичное исполнение с перекрутом.
• 2 — номер контактного набора.

Корпус выполнен из алюминиевого сплава, изолятор — из карболита. Сочленение резьбовое, что обеспечивает плотную фиксацию ответных частей. Монтаж объёмный, с прямым патрубком для неэкранированного кабеля.

Контактный набор номер 2

Набор включает 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Контакты имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление.

• Для контактов диаметром 1,5 мм сопротивление составляет не более 2,5 мОм.
• Для контактов диаметром 2,5 мм сопротивление составляет не более 1 мОм.

Технические характеристики

Электрические и эксплуатационные параметры соединителя приведены ниже.

• Номинальное напряжение — 850 В.
• Рабочий ток — до 20 А на контактах диаметром 1,5 мм.
• Рабочий ток — до 35 А на контактах диаметром 2,5 мм.
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Атмосферное давление — от 1,33 умноженное на 10 в минус четвёртой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.
• Климатическое исполнение — УХЛ.
• Ресурс — 500 циклов сочленения.
• Срок хранения — до 15 лет.

Устойчивость к внешним воздействиям

Соединитель рассчитан на работу в жёстких условиях эксплуатации. Он выдерживает вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и звуковое давление до 170 дБ. Такая механическая стойкость делает изделие пригодным для надёжной работы в системах с компрессорами и вакуумными насосами.

Применение

Благодаря сочетанию высокой электрической нагрузки, широкого температурного диапазона и стойкости к вибрации соединитель ШРГ40ПК16НШ2 применяется в промышленных системах, включая HVAC и холодильное оборудование. Резьбовое сочленение и блочное исполнение упрощают установку на прибор и обслуживание соединения.

Соответствие техническим условиям

Производство соединителя соответствует техническим условиям типа бРО.364.028 или ГЕО.364.108. Указанные данные отражают назначение, подтверждённые особенности и область применения изделия.
