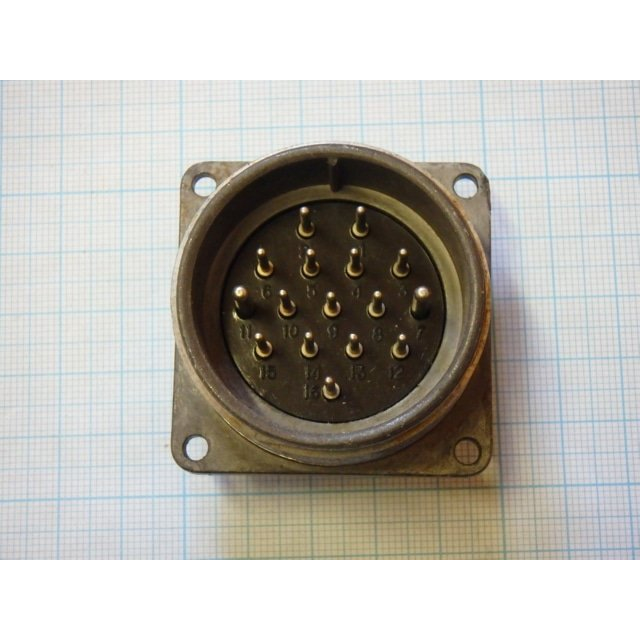

вилка ШРГ40ПК16ЭШ2 — это приборная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Её технические характеристики и особенности следующие:

Технические характеристики

• Количество контактов и диаметр : 16 контактов, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Максимальный рабочий ток : не более 10 А для контактов диаметром 1,5 мм и не более 25 А для контактов диаметром 2,5 мм.

• Максимальное рабочее напряжение : не более 850 В постоянного тока.

• Покрытие контактов : серебро.

• Сопротивление на контактах : 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Скорость утечки воздуха : не более 2 л/ч при перепаде давления до 9,8?10^4 Па.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

• Температура окружающего воздуха : от -60° С до +60° С.

• Смена температур с учетом перегрева контактов : от -60° С до +110° С.

• Атмосферное пониженное рабочее давление : 1,3?10^-4 Па.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с^2.

• Ускорение механического удара : одиночного действия — 5000 м/с^2, многократного действия — 350 м/с^2.

Тип и монтаж

• Тип корпуса : герметичный.

• Метод монтажа : пайка.

• Сочленение : резьбовое.

• Габаритные размеры : 70,4?52?52 мм.

вилка ШРГ40ПК16ЭШ2 может использоваться как внутри помещений, так и снаружи при условии защиты от пыли и воды. Она предназначена для климатического исполнения УХЛ.

вилка может иметь различные варианты исполнения в зависимости от вида приёмки, такие как ОТК, ОС, ПЗ и ВП.

В 1988 году такие вилки уже были в производстве и использовались в различных электронных устройствах.
