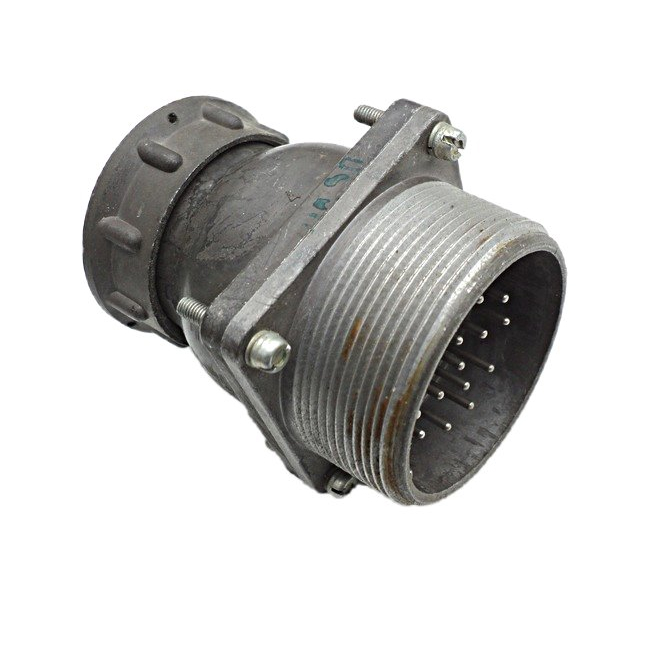

ШРГ40ПК15ЭШ2 — это низкочастотный цилиндрический соединитель типа «вилка блочная с кожухом» из серии ШР, предназначенный для монтажа непосредственно на блок или корпус аппаратуры и использования в электрических цепях постоянного, переменного и импульсного тока. Такой разъём относится к классу соединителей объёмного монтажа с резьбовым сочленением нормальных габаритов.

Основные параметры

• Рабочая частота до 3 МГц при напряжении до 850 В (амплитудное значение).

• Количество контактов — 15 штыревых, диаметром, как правило, 1,5 мм; сочетание контактов обозначается как «2» (на 15 контактов).

• Диапазон рабочих температур обычно от −60 до +100 °C, что позволяет использовать разъём в широком диапазоне условий эксплуатации.

Конструктивные особенности

• Корпус — металлический, с кожухом, обеспечивающим механическую защиту и экранирование контактов.

• Изолятор — термостойкий карболитовый материал, стойкий к воздействию температуры и вибраций.

• Контакты, как правило, имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и хороший контакт.

Применение

Соединитель ШРГ40ПК15ЭШ2 используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электронной и радиоаппаратуре, в том числе в бортовых и промышленных устройствах. Благодаря резьбовому сочленению и кожуху разъём обеспечивает надёжную фиксацию и устойчивость к вибрациям, что важно для эксплуатации в жёстких условиях.
