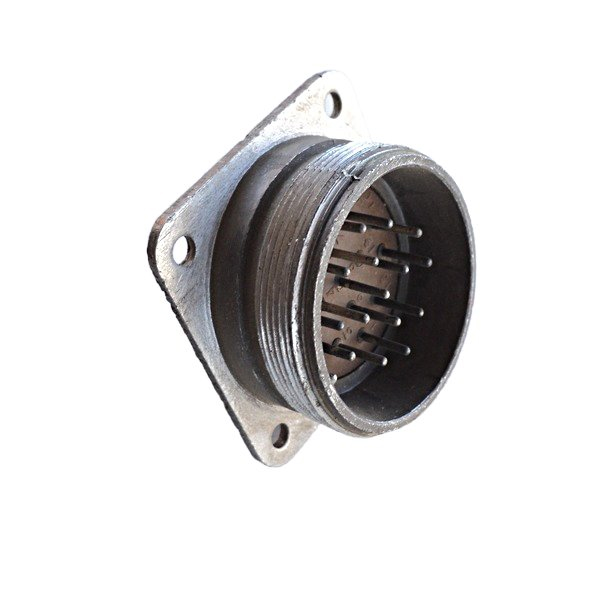

ШРГ40ПК15ЭШ2 представляет собой блочную вилку с кожухом типа «5» из серии низкочастотных цилиндрических разъёмов ШРГ, предназначенную для надёжного соединения электрических цепей.

Основное назначение

Этот разъём используется во внутренних и наружных установках (при защите от пыли и влаги) в климатическом исполнении УХЛ по ТУ НКЦС.434410.504Т. Он подходит для работы в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Технические характеристики

Разъём имеет 15 контактов диаметром 1,5 мм с штыревым типом и серебряным покрытием. Сопротивление изоляции составляет не менее 5000 МОм, сопротивление контакта — не более 2,5 мОм, а ресурс — 500 циклов сочленения/расчленения с минимальной наработкой 1000 часов.

Условия эксплуатации

Поддерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары и широкий диапазон температур от -60 до +60 °C при влажности до 98%. Корпус из алюминиевого сплава обеспечивает прочность и защиту.
